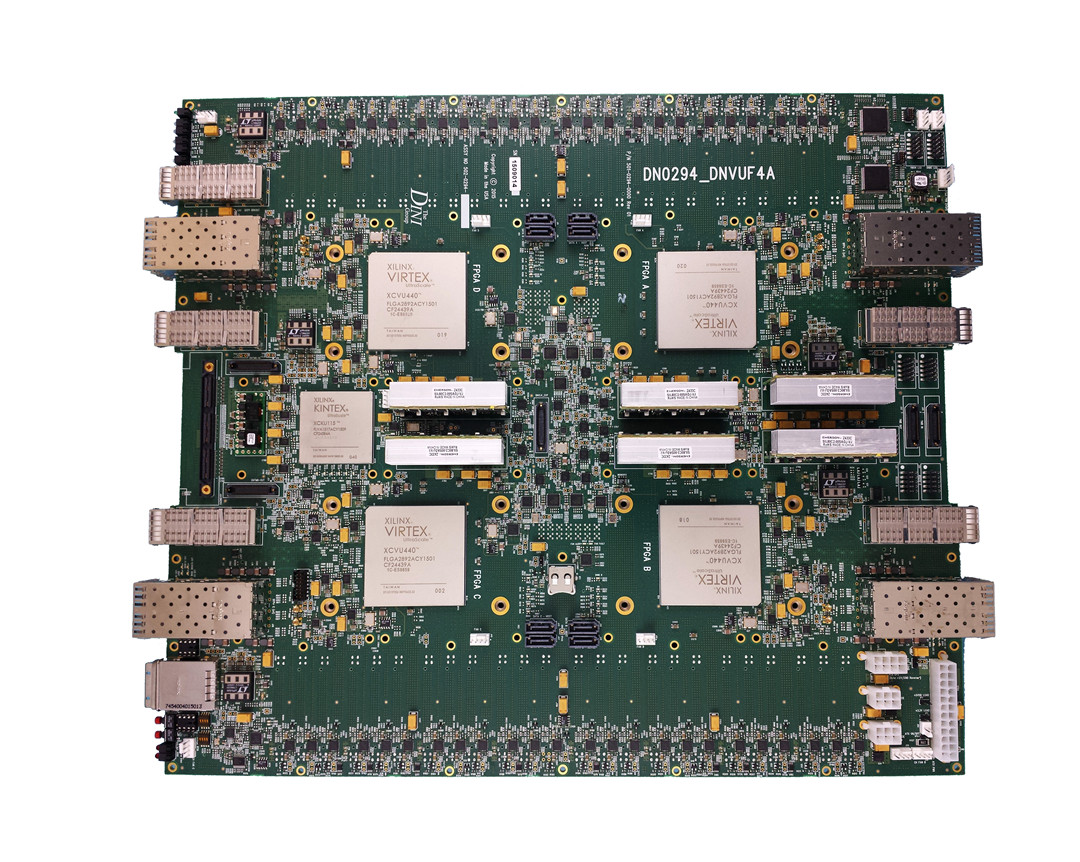

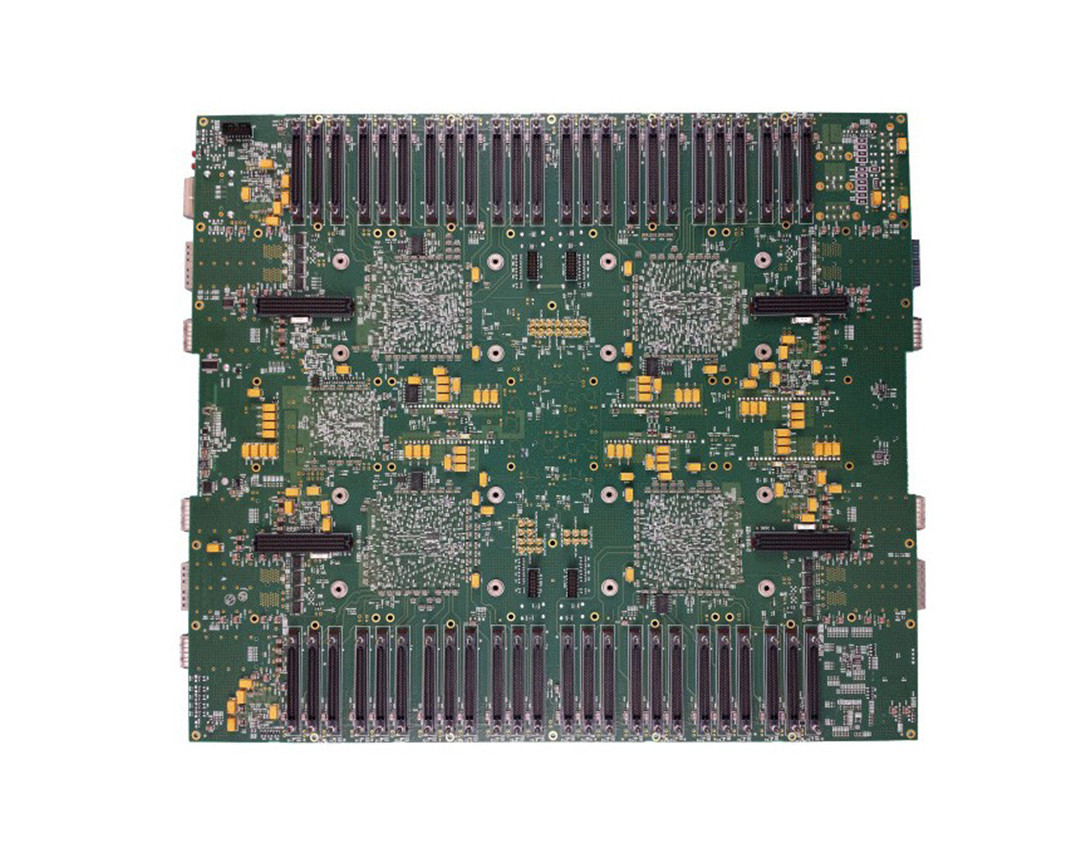

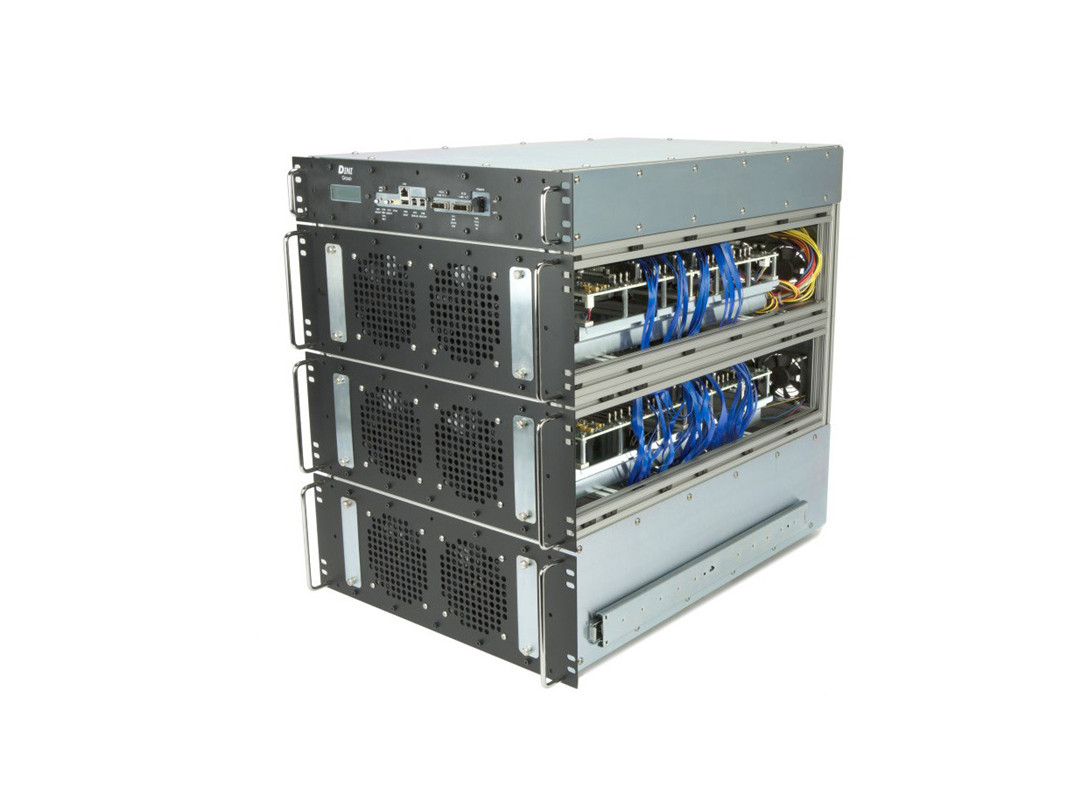

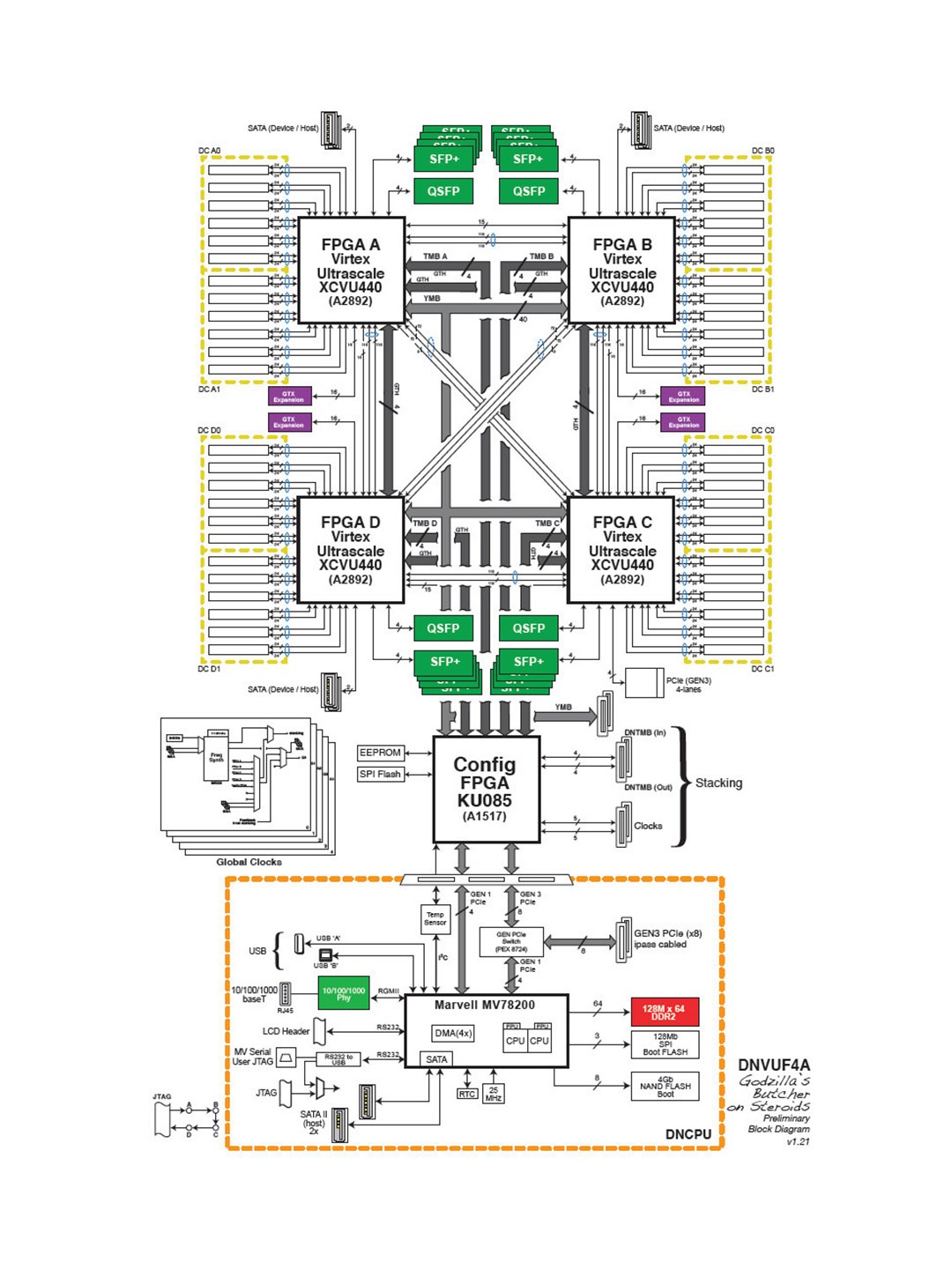

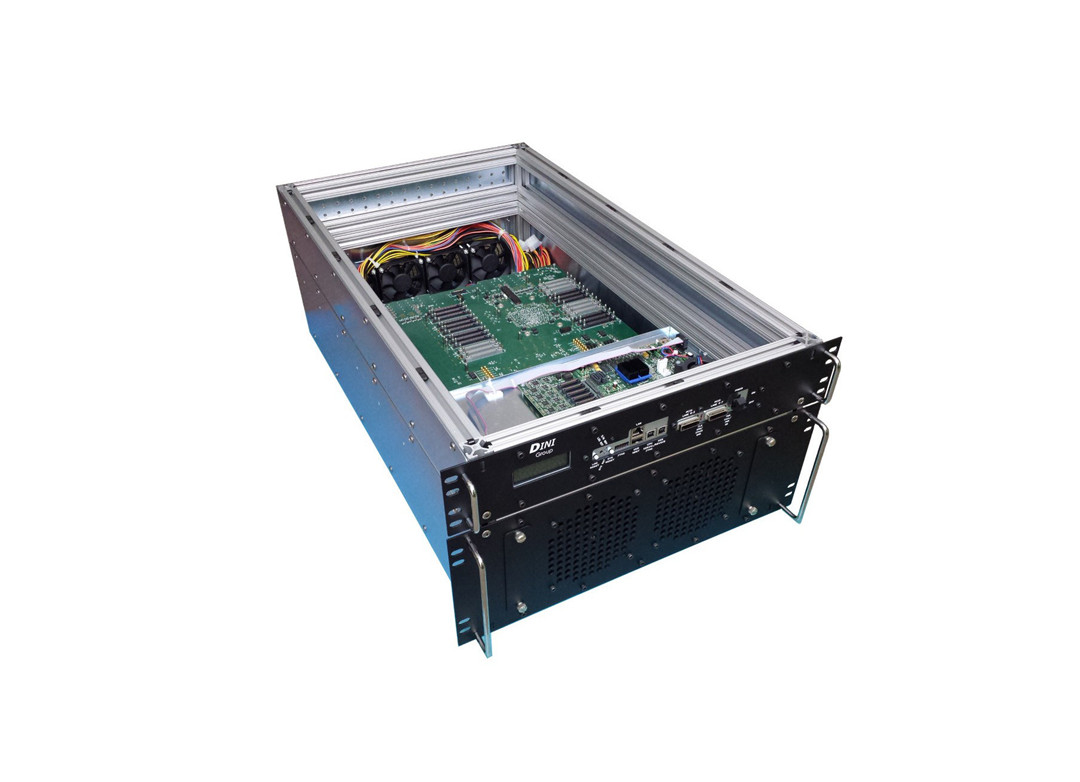

DNVUF4A是一個完整的邏輯原型系統,使ASIC或IP設計人員能夠以較低的現有解決方案成本,對邏輯和存儲器設計進行原型設計。 DNVUF4A是一個獨立系統,可以通過4通道PCIe電纜(GEN3),USB或以太網進行托管。配置有四個Virtex UltraScale VU440的單個DNVUF4A可以仿真多達1.16億個邏輯門,以合理的ASIC門計數標準衡量。可以將無限數量的DNVUF4A連接在一起,從而無縫地?cái)U(kuò)展此門數10億或更多。門數估計數不包括駐留在FPGA架構中的嵌入式存儲器和乘法器。 Virtex UltraScale FPGA資源的百分之一百(100%)可用于用戶應用程序。 DNVUF4A通過使用Xilinx的20nm Virtex UltraScale系列FPGA來實現高柵極密度并允許快速的目標時鐘頻率。
DNVUF4A使用高I / O數量的2892引腳倒裝芯片BGA封裝。在該封裝中,VU440具有1404個I / O和48個GTH通道(16 Gb / s)。全部利用。在FPGA之間提供了豐富的固定互連(差分或單端)。所有FPGA到FPGA的互連都按LVDS布線,但可以降低頻率單端使用。四個Virtex UltraScale FPGA的100%資源專用于用戶應用程序。
l 四個Xilinx Virtex UltraScale FPGA(A2892):
? VU440-3,-2,-1(最快到最慢)
? 116+百萬個ASIC門(ASIC度量)
l 通過DNCPU板托管
? 通過iPASS電纜的8通道GEN3 PCIe
? 10/100 / 1000BASE-T以太網
? USB 2.0
? 單機版
l 可以使用DNBC3_SODM204通過3個DNBC擴展連接器添加內存
? DDR4(直接由DNBC3_DDR4托管)
? DNSODM204_SSRAM1_8V
? DNSODM204_QUADMIC(四個Mictor連接器)
? DNSODM204_SE(移動SDRAM)
? DNSODM204_USB(USB2.0物理層)
? DNSODM204_DDR2_2GB
? DNSODM204_DDR2_FAST
? DNSODM204_QDRII +
? DNSODM204_MICTOR_IO(雙Mictor連接器)
l 每個FPGA上的高速接口:
? QSFP +模塊用于4個10 GbE或單個40 GbE
? 4個SFP +模塊
l DNTC(DINI收發器連接器),每個16通道。每個FPGA一個。每個能夠支持:
? 16通道PCIe(GEN1 / GEN2 / GEN3)
? CX4,以太網,XAUI,Infiniband
? 16個SFP +模塊用于10 GbE
? 4個QSFP +模塊用于40 GbE
? 16個USB3.0 / 2.0(A,AB,B)
? 16個串行ATA II(SATA II)
? 16倍SMA
l TMB總線:現場FPGA和Config FPGA之間的預配置高速數據移動
? FPGA和Config FPGA之間的5 GB / s DMA(帶PCIe / USB /與主機PC的以太網連接)
l 全網狀單通道GTH收發器互連
? A?B,A?C,A?D,B?C,B?D,C?D
l 主總線(YMB),用于所有四個FPGA之間的總線互連
? 40個信號,單端
l Marvell MV78200 Discovery Innovation雙CPU [請參見DNCPU板]
? 1 GHz時鐘
? 雙USB2.0端口(B型連接器)
? 雙Serial-ATA II連接器,用于2個外部硬盤驅動器(SATA II)
? 千兆以太網接口
- 10/100/1000 GbE(RJ45連接器)
? SheevaTM CPU Core(符合ARM v5TE)
- 亂序執行
- 符合IEEE的單精度和雙精度浮點
- 16位Thumb指令集提高了代碼密度
- DSP指令可提高信號處理應用程序的性能
- MMU支持虛擬內存功能
- 雙緩存:32 KB用于數據和指令,奇偶校驗
- L2緩存:每個CPU 512 KB統一L2緩存(總計1MB),受ECC保護。
? 1 GB外部DDR2 SDRAM
- 以128M x 64配置進行組織
- 400 MHz(帶DDR的800 MHz數據速率)
? RS232端口,用于終端式觀察
? 配置后,兩個CPU完全專用于用戶應用程序
? Linux操作系統
- 通過GPL許可提供的來源和示例(免費)
- 約15秒啟動CPU
l 五個獨立的低偏斜全局時鐘網絡和一個固定時鐘
? 五個用于G0-G4的高分辨率,用戶可編程合成器
- Silicon Labs Si5326:2kHz至945 MHz
? 用戶可以通過Marvell uP RS232,USB,PCIe或以太網進行配置
? 全球時鐘網絡以差分和平衡的方式分布
l 每個FPGA通過12個子卡連接器進行靈活的定制和堆疊
? DNBC(DINI Bank連接器)擴展連接器
- 每個連接器一排
子卡(1到12個連接器)
將FPGA添加到FPGA互連(板間或板內)
- 連接器:非專有;一應俱全;便宜的
- 24對LVDS對+ 4個單端+時鐘
52單端
? 使用源同步LVDS的所有信號上的700MHz
? 子卡設置的信號電壓(+ 1.2V至+ 1.8V)
? 重啟
? 隨附的電源軌(帶保險絲):
- + 12V(最大24W),+ 3.3V(最大10W)
? 使用LVDS與子卡之間的引腳多路復用(最高10倍)
l 通過FPGA寄存器回讀進行的非侵入式調試:DN_Readbacker
l Mentor Flexras分區工具的模型
l 快速無痛的FPGA配置
? USB,電纜PCIe,以太網,JTAG
? USB記憶棒的獨立配置
? 配置錯誤報告
? 加速配置回讀以進行高級調試
l RS232端口,用于基于嵌入式FPGA的SOC uP調試
? 可通過單獨的2信號總線從所有FPGA訪問
l 通過JTAG接口完全支持嵌入式邏輯分析儀
? Vivado邏輯分析儀和其他第三方解決方案
l 狀態FPGA控制的LED:
? 足夠多的彩色LED可以融化奶酪。
