MPSOC

型號：MPSOC
介紹：

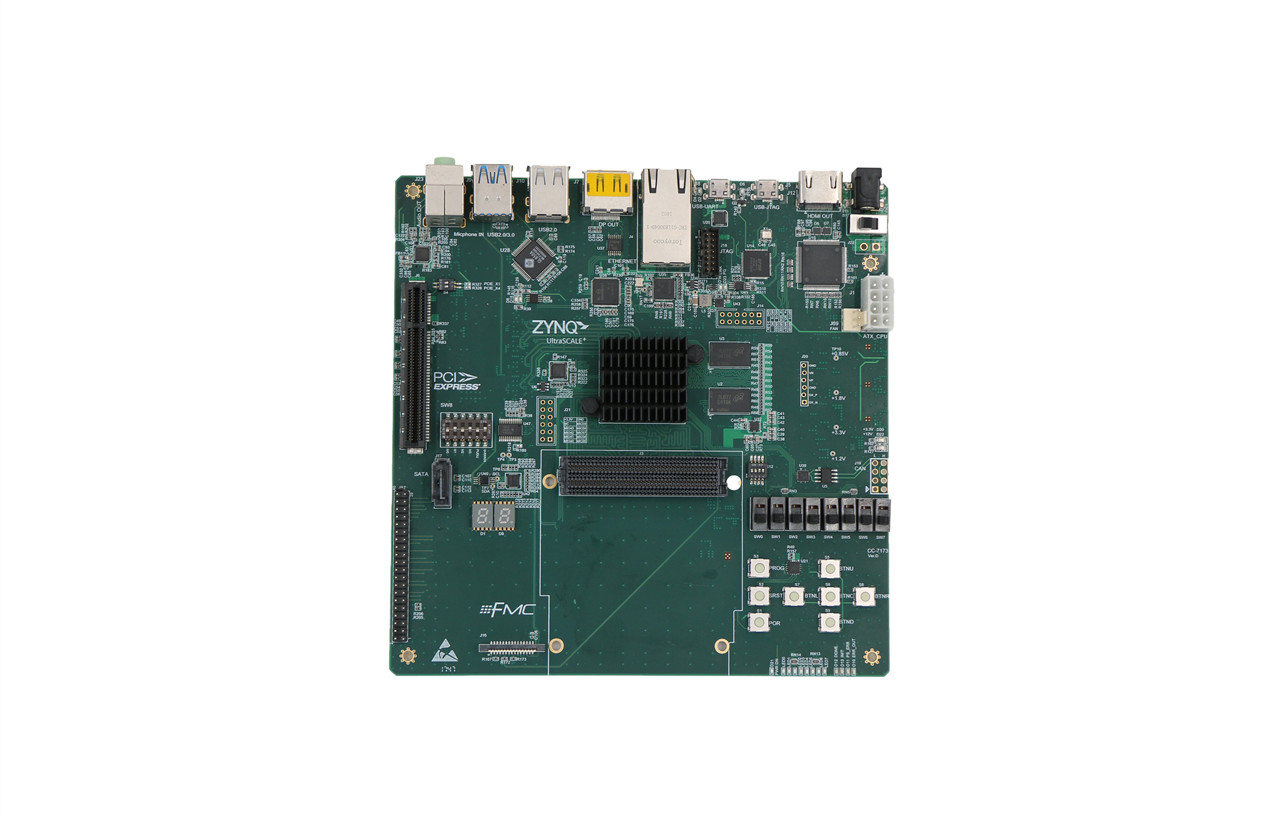

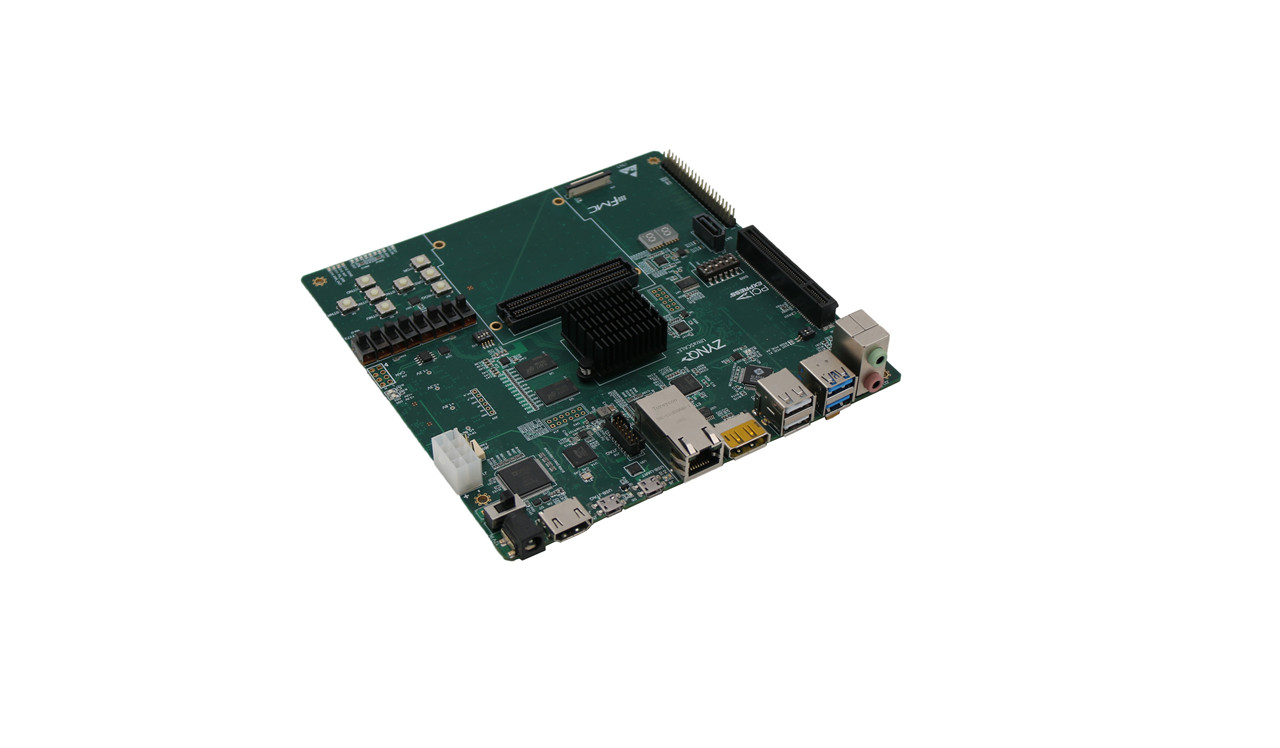

MPSOC是基于Xilinx 最新16nm 工藝的ZYNQ MPSOC全可編程器件搭建，利用其靈活的軟硬件可編程能力以及豐富的外設和接口構建的一個可重構電腦。該平臺采用ZYNQ MPSOC ZUEG系列芯片,，采用運行速率高達 1.5GHz 的四核 ARM Cortex-A53 平臺與雙核 Cortex-R5 實時處理器、Mali-400 MP2 圖形處理單元及 16nm FinFET+ 可編程邏輯相結合，芯片按照用戶需求可選2EG/3EG。具有可充分滿足新一代有線及下一代無線基礎架構、云計算以及人工智能邊沿計算所需求的相關資源。平臺具備豐富的擴展接口，包括FMC LPC接口、GPIO和PCI-Express接口等；除此之外，平臺還兼容Raspberry Pi的GPIO,并可用于進行Raspberry Pi擴展模塊的擴展

MPSoC 2EG/3EG：	l系統主芯片Xilinx? Zynq UltraScale+ MPSoC XCZU2EG-SFVA625-1-E/ XCZU3EG-SFVA625-1-E，芯片可選； - 主要配置QSPI Flash - 次要配置Cascaded JTAG或microSD card
存儲器：	l 2GB DDR4 (512M x 16bit x 2) l 512Mb QSPI Flash (32M x 8bit x 2)

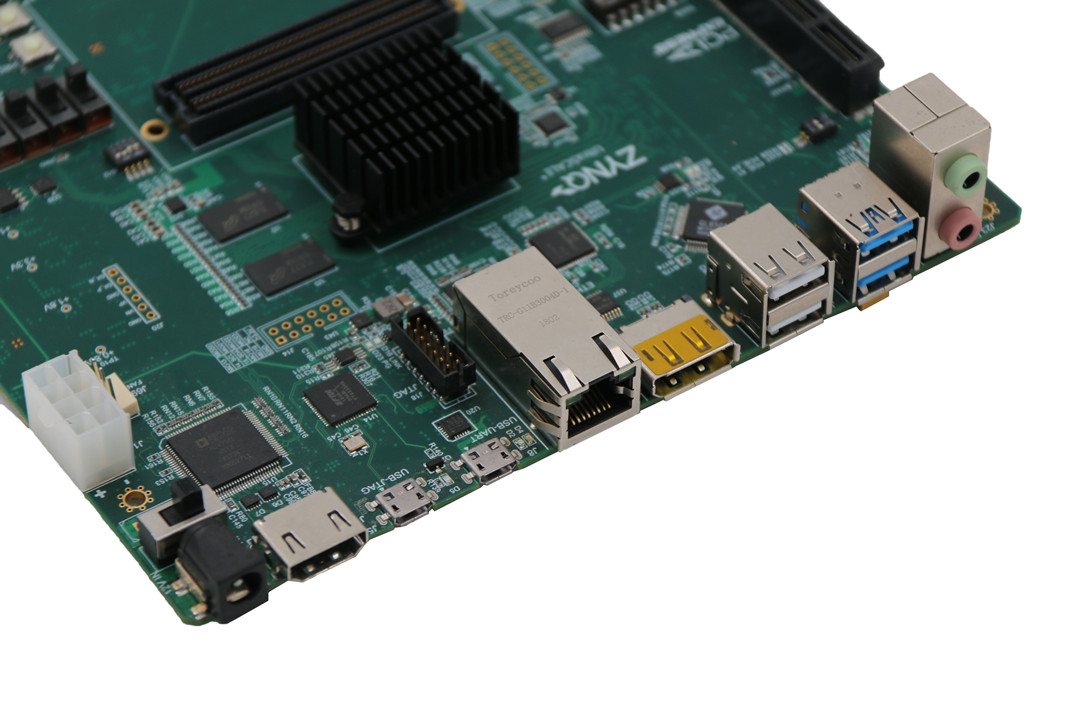

接口：	l JTAG Programming l 10/100/1G Ethernet l USB-OTG 集成USB-HUB (USB3.0 x 1, USB2.0 x 3) l micro SD Card Slot l USB-to-UART l USB-to-JTAG l One LPC FMC Connectors l Two GPIO Header (PS)
PS GTR assignment：	l SATA 3.1 l DisplayPort l USB 3.0 l PCIe x 1 Root Port
PS 復位按鍵：	l SRST_B PS reset push button l POR_B PS reset push button l PROG_B PS reset push button
狀態LEDs：	l Power good l FPGA PS_DONE l FPGA PS_ERROR_OUT l FPGA PS_ERROR_STATUS l FPGA PS_INIT_B
用戶I/O：	l 5個按鍵 (PL) l 8個撥碼開關 (PL) l 8個LED (PL) l 2個7段數碼管顯示
時鐘：	l 33.33MHz (PS) l 100MHz (PL) l 32.768 (Real-time clock, RTC)
顯示：	l DisplayPort輸出 l HDMI輸出
音頻：	l 麥克風輸入 l 耳機輸出
Raspberry Pi GPIO
