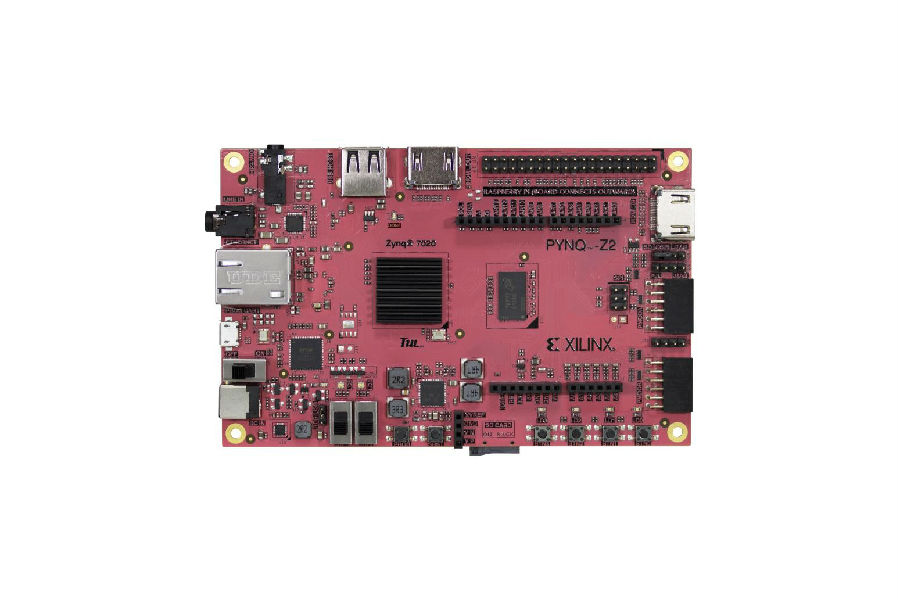

PYNQ-Z2是基于Xilinx ZYNQ-7000 FPGA的平臺，除繼承了傳統ZYNQ平臺的強大處理性能外，還兼容Arduino接口與標準樹莓派接口，這使得PYNQ-Z2的具有極大的可拓展性與開源性。PYNQ是一個新的開源框架，使嵌入式編程人員能夠在無需設計可編程邏輯電路的情況下即可充分發揮Xilinx Zynq All Programmable SoC（APSoC）的功能。與常規方式不同的是，通過PYNQ-Z2，用戶可以使用Python進行APSoC編程，并且代碼可直接在PYNQ2上進行開發和測試。通過PYNQ-Z2，可編程邏輯電路將作為硬件庫導入并通過其API進行編程，其方式與導入和編程軟件庫基本相同。
ZYNQ XC7Z020-1CLG400C： | l 650MHz雙核Cortex-A9處理器 l DDR3內存控制器，具有8個DMA通道和4個高性能AXI3從端口 l 高帶寬外設控制器：1G以太網，USB 2.0，SDIO l 低帶寬外設控制器：SPI，UART，CAN，I2C l 可從JTAG，Quad-SPI閃存和microSD卡進行編程 l Artix-7系列可編程邏輯 - 13,300個邏輯片，每個具有四個6輸入LUT和8個觸發器 - 630 KB的快速block RAM - 4個時鐘管理片，每個片都有一個鎖相環（PLL）和混合模式時鐘管理器（MMCM） - 220 DSP切片 片上模數轉換器（XADC）
|
| 存儲： | l 帶有16位總線@1050Mbps的512MB DDR3 l 16MB Quad-SPI閃存，具有出廠編程的全球 唯一標識符（兼容48位EUI-48/64?）。 l MicroSD插槽 |
| 供電： | l 由USB或任何7V-15V電源供電 |
| USB和以太網： | l 千兆以太網PHY l USB-JTAG編程電路 l USB-UART橋 l USB OTG PHY（僅支持主機） |
音頻和視頻： | l 具有24bit DAC且支持I2S協議的3.5mm TRRS 插孔 l 3.5mm線路輸入插口 l HDMI接收端口（輸入） l HDMI源端口（輸出） |
| 開關，按鈕和LED： | l 4個按鈕 l 2個滑動開關 l 4個LED l 2個RGB LED |
| 擴展連接器： | l 兩個標準Pmod端口 - 16個FPGA I/O接口 (與樹莓派接口共享8個Pin) l Arduino屏蔽連接器 - 24 個FPGA I/O - 6個 XADC的單端0-3.3V模擬輸入 l Raspberry Pi 連接器 - 28個FPGA I/O (與 Pmod A接口共享8個） l 低延時控制 |
