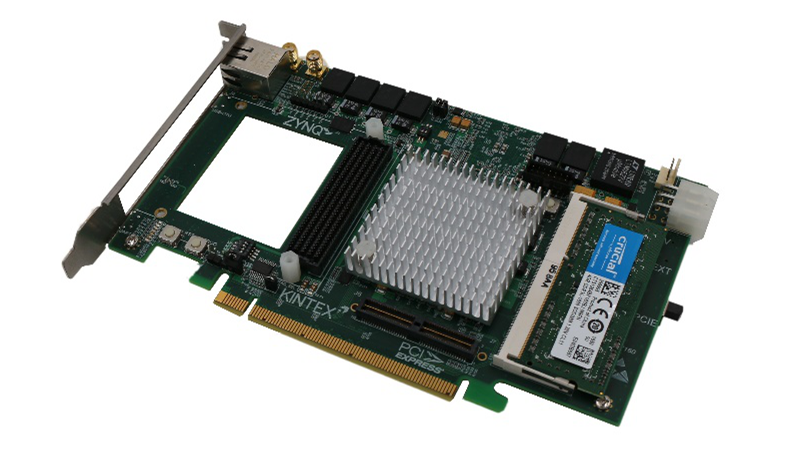

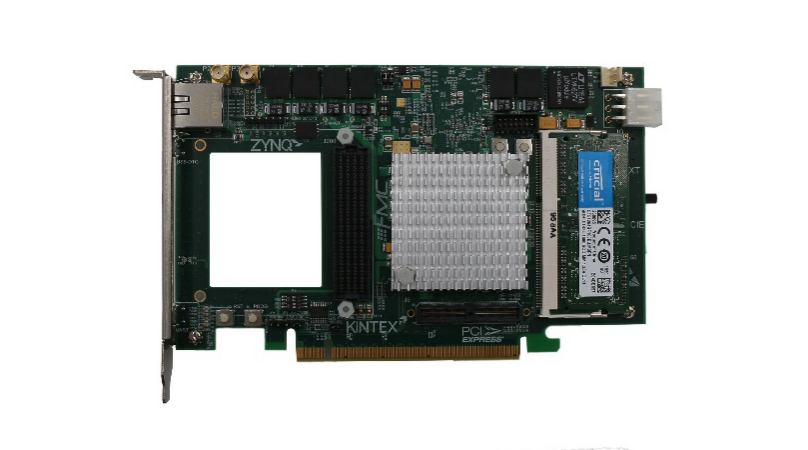

7KZ FPGA評估板

型號：IW-7KZ-PCIe
介紹：
InterWiser基于Kintex?-7 與ZYNQ?-7000設計了7KZ軟硬件協同算法評估套件。該套件包括硬件子卡、硬件母板、設計工具、IP 核和預驗證參考設計等的所有基本組件。隨套件提供預驗證參考設計和行業標準 FPGA 夾層連接器（FMC），能夠利用子卡實現升級和定制。套件可選配面向不同行業應用的FMC功能擴展子卡。套件可選配PCIe Gen1/2 DMA IP，包含DMA IP、上位機驅動、上位機參考應用程序。

特性與規格
ZYNQ+FPGA架構，支持嵌入式處理與軟硬件協同處理
板載AYNQ XC7Z020 CLG400 AP SoC
板載Kintex7 325T-2FFG900I（或410T）
ZYNQ PS：ARM A9 雙核	千兆以太網
	USB串口
	USB-OTG接口
	SD 卡槽
	PS MI0 擴展接口（8 Pin）
	QSPI Flash 128Mbit
	DDR3 1Gbit
ZYNQ PL 與 K7 FPGA 高速片間互聯	43對LVDS高速互聯（86 Pin）
	Kintex7 FPGA
	8G DDR3（SODIMM）
	Samtec 擴展 I0連接器（48 Pin）
	FMC-HPC擴展連接器
	PCIe Gen3 x8
主要參考設計
PCIe 2.0 DMA IP
PCIe 上位機驅動 / APP
ZYNQ OS 界面透過 PCIe 在上位機顯示
ZYNQ PL AXI 擴展
FMC擴展子卡（選配）
SFP+ 接口擴展卡
HDMI 2K/4K 視頻接口卡
CameraLinkling 相機接口卡
高速 AD/DA 轉換卡
TCP/IP 引擎卸載卡
M.2 NVMe硬盤擴展卡
SATA 硬盤擴展卡
