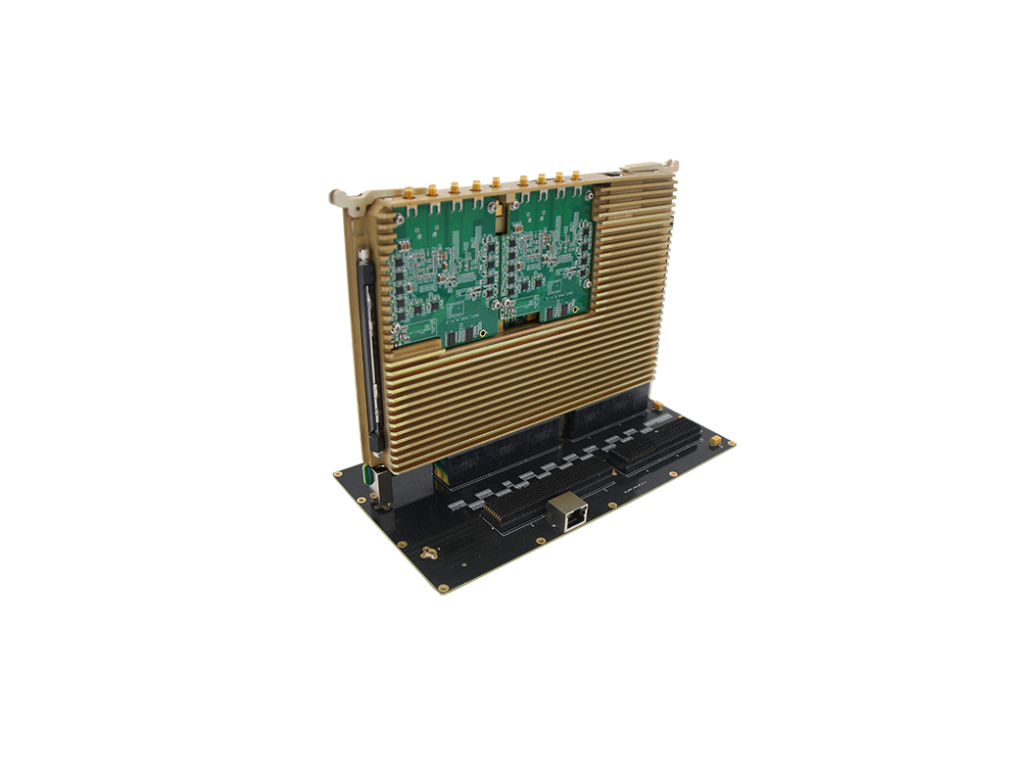

全國產化6U VPX高速信號收發處理板

型號：
介紹：
全國產化6U VPX收發處理模塊包含2顆國產化690T FPGA和1顆國產化7045。
2顆690T分別包含1個FMC HPC連接器(2路輸入和2路輸出)，兩塊子板是完全一樣的，F(xiàn)MC子板包含1顆ADC芯片CX7342和1顆DAC芯片TY9154

690T：

每片690T FPGA分別外掛：

●兩組4片DDR3，單片≥4Gbit，時鐘頻率800MHz（雙沿）

●NorFlash：≥256Mb

每片Z7 FPGA外掛：

●一組2片DDR3，單片≥4Gbit，時鐘頻率≥800MHz（雙沿）

●1片EEPROM≥256Kb

2片690T之間通過8* GTH互聯

2片690T之間通過16*GPIO互聯

每片690T與Z7之間通過4* GTH互聯

每片690T與Z7之間通過20*GPIO互聯

含板載100MHz參考時鐘，工作時優先選用外部參考時鐘，當無外部參考時鐘輸入時，可選擇利用板載時鐘工作

ADC:CX7342：

●集成3路，14bit，支持3GSPS ADCs（2路主通道，1路觀測通道）

●支持高達1.2GHz瞬時信號帶寬（旁路掉數字通道的情況下高達1.5GHz）

●射頻信號輸入范圍：10MHz~6000MHz；

●JESD204B/C 接口：

同時支持JESD204B/C 兩種接口模式

6xlanes發射通道

SerDes 接口速率：4~25 Gbps

DAC：TY9154

●數據位寬：16bit

●集成通道數：4

●最高數據采樣率：2.5GSPS；

●集成8對JESD204B TX，Serdes速率：1.5G~12.5GSPS；

●支持JESD204B sub1協議

●集成IQ調制通道數：4
