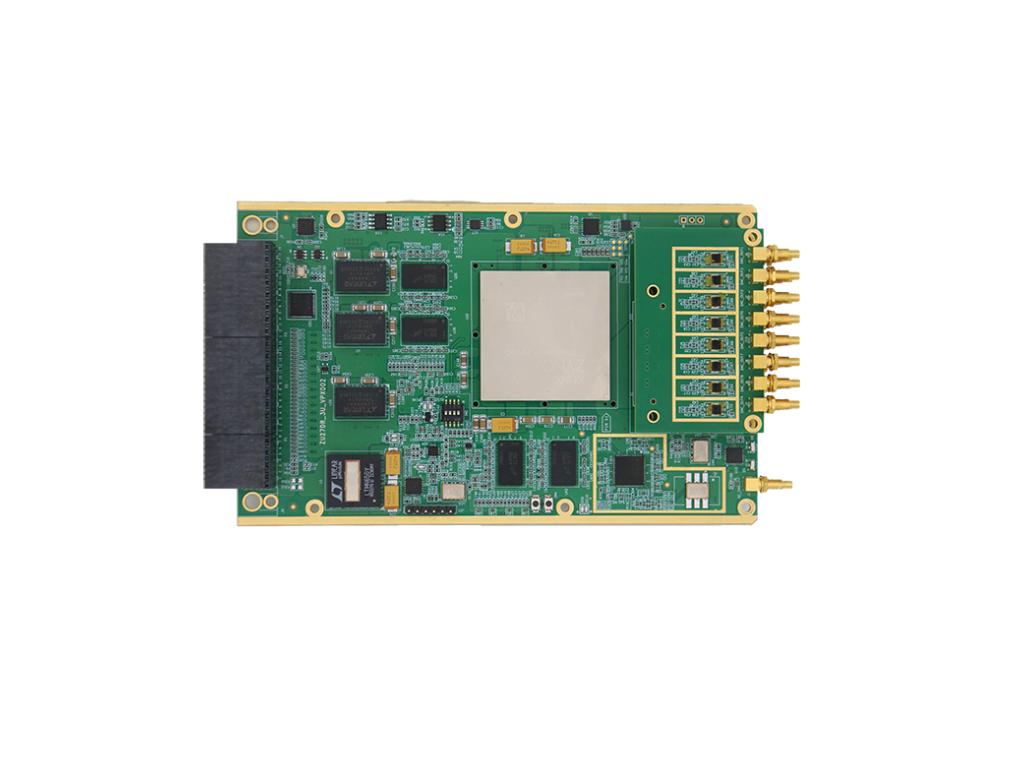

3UVPX 8-Channel RFSOC數字信號采集處理模塊

型號：IW-3UVPX-8T8R
介紹：
IW -3URFSOC8T8R-VPX是一款 3U VPX 商用現成的直接射頻處理系統，采用第 3 代 Xilinx 射頻片上系統 （RFSoC）?？勺畲笙薅鹊靥岣?I/O 通道密度，降低射頻信號鏈的復雜性，并實現異構處理能力。采用變革性的第三代 Xilinx Zynq Ultrascale+ ? 射頻片上系統 （RFSoC）。 IW -3URFSOC8T8R-VPX上使用的 ZU47DR 器件包括 8 個采樣速率高達 5.0GSPS 的集成模數轉換器、8 個采樣速率高達 10.0GSPS 的數模轉換器、一個用戶可編程的 FPGA 架構和一個多核 Zynq ARM 處理子系統。該模塊在性能和密度方面向前邁出了一大步，它能夠使用更少的電路板，提高性能，從而最大限度地減少SWaP，適用于提高M(jìn)IMO、波束成形、許多軍事和航空航天以及商業應用的能力，如通信、傳感器處理、雷達和電子戰。

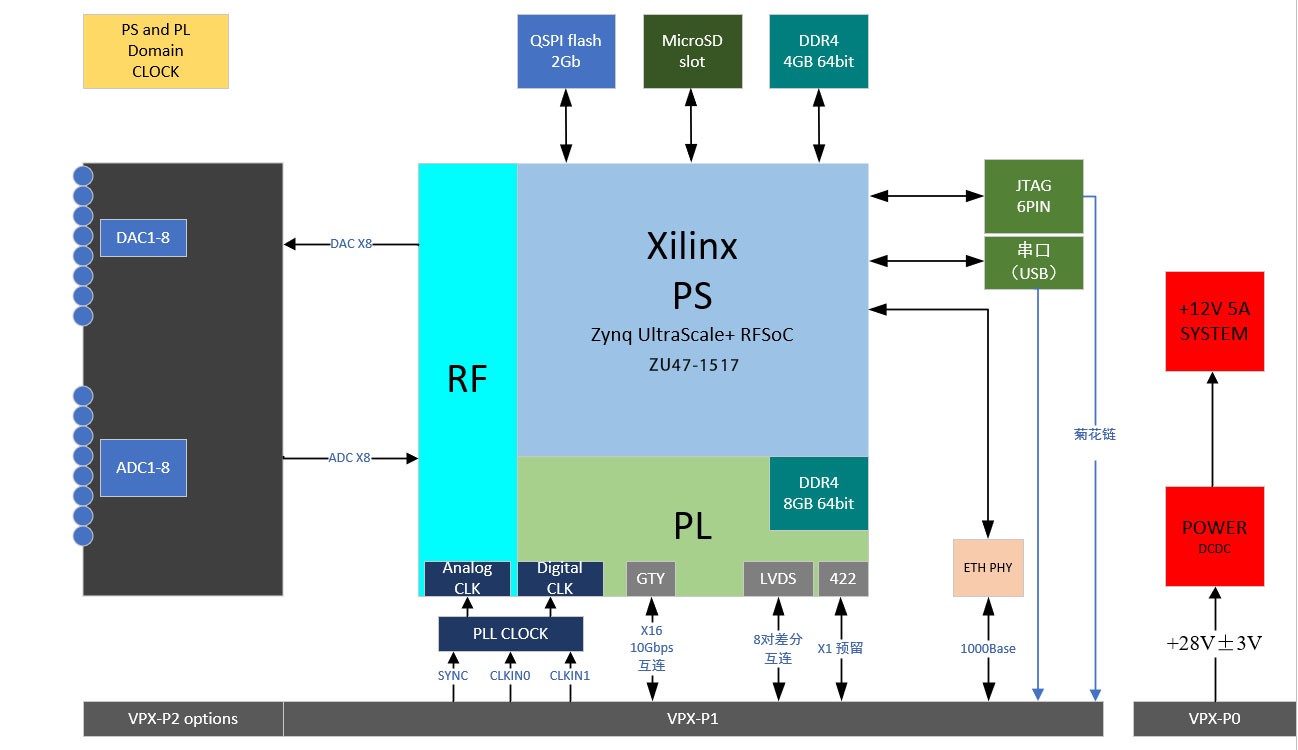

FPGA芯片：	Zynq UltraScale+ XCZU47DR-2FFVG1517I RFSoC
RF接口:	·X8ADC (14-bit 、5GSPS) ports ·X8DAC (14-bit、9.85GSPS) ports
板卡供電:	VPX電源供電接口（DC-28V）
功耗:	≤45W（根據用途，以實測值）
PS端接口:	1x QSPI flash(2Gb) 固化配置文件 1x DDR4(4GB,64bit,3200MT/s) 1x 串口USB調試接口（引至VPX接口） 1x JTAG調試接口 1x Mircro SD Card 1x ETH（引至VPX接口）
PL端接口:	1x DDR4(8GB,64bit,3200MT/s 1X RS422串口（預留） 8x LVDS（引至VPX接口） 16x GTY（引至VPX接口）
