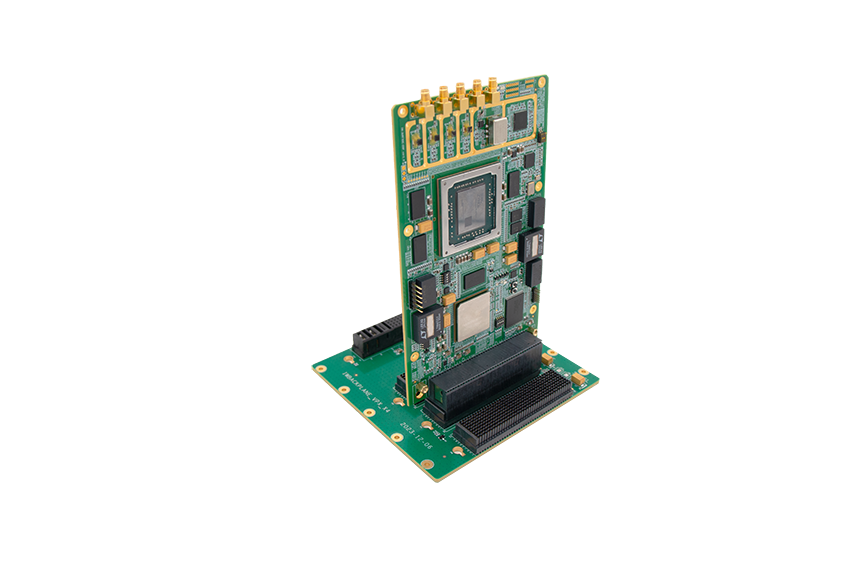

3U VPX RFSOC＋DSP數字信號采集處理模塊

型號：IW-RFSOC-4E-DSP
介紹：
IW-3UVPX-ZU47+DSP是一款 3U VPX 商用現成的直接射頻采集及處理系統，采用傳統的雷達信號處理架構，第 3 代 Xilinx 射頻片上系統 （RFSoC）XCZU47DR+TI TMS320C6678ACYPA （DSP） ?？勺畲笙薅鹊靥岣?I/O 通道密度，降低射頻信號鏈的復雜性，并實現異構處理能力。
●FPGA與DSP之間具有EMIF接口，SRIO接口等數據傳輸接口;
●FPGA及DSP的程序上電自加載均通過板內外掛存儲器實現，遠程加載方式采用網口(后替代為低速串口)進行加載;
●工作時鐘源可選擇外部輸入時鐘100MHz，也可選擇板上晶振提供，其余時鐘采用板上品振自供;

PS：	·1x QSPI flash(2Gb) 固化配置文件 · 1x ETH（引至VPX接口） ·1x JTAG調試接口
PL：	·RS422串口 · LVDS · SRIO ·EMIF
主芯片：	FPGA：Zynq UltraScale+XCZU47DR-2FFVG1517I RFSoC DSP： TI TMS320C6678ACYPA
RF接口：	X4ADC (14-bit 、5GSPS) ports
內存：	·47DR-PL：2xDDR4(256M,16bit) ·47DR-PS：1xDDR4(256M,16bit) ·DSP：1x DDR3（512M，16bit）
供電：	VPX電源供電接口
