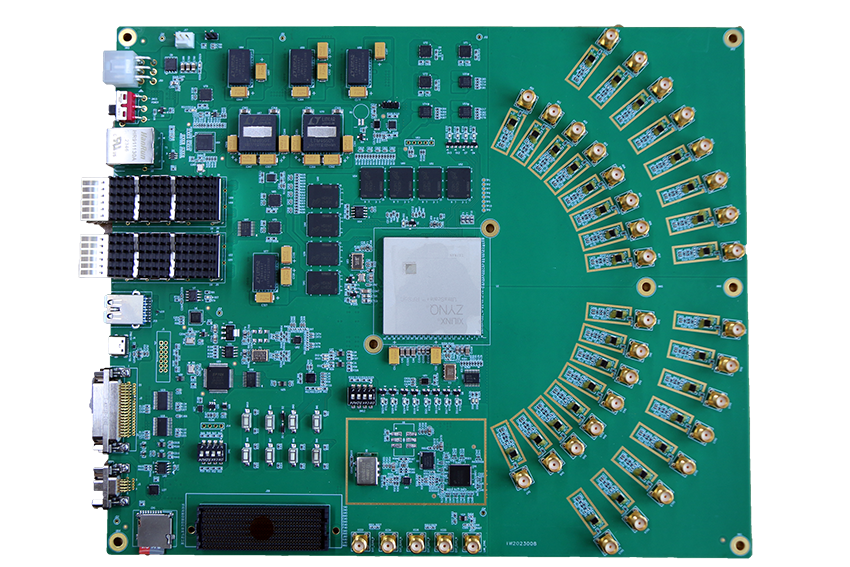

16-Channel RFSOC 49DR同步信號采集發生平臺

型號：IW-RFSOC16TR-49DR
介紹：
IW-RFSOC16TR-49DR64T64R RFSOC 49DR同步信號采集發生平臺專門面向5G無線、航空航天以及測試與測量行業，是快速推進原型設計和6GHz以下尖端射頻應用開發的理想平臺。平臺搭載了Zynq UltraScale+RFSoC ZCU49DR器件，提供高速直接射頻采樣率，其16 通道14位RF-ADC的工作頻率為2.5GSPS，16通道14位RF-DAC的工作頻率為10GSPS。此外，ZCU216評估板自身還帶有兩個4GB DDR4存儲器。平臺提供了各種不同的接口和連接器，能夠支持多種不同的射頻設計，并借助RFMC 2.0射頻連接器、標準的FMC+ 接口、SFP28接口、SATA M.2連接器、USB 3.0 連接等實現了I/O 的可擴展性。

FPGA芯片：	Zynq UltraScale+ XCZU49DR-2FFVF1760I RFSoC
RF接口：	·X16ADC (14-bit 、2.5GSPS) ports ·X16DAC (14-bit、9.85GSPS) ports
內存：	·PS 4XDDR4（8GB,64bit, 2400MT/s） ·PL 4XDDR4（8GB,64bit, 2400MT/s）
板卡供電：	ATX電源供電接口（DC+12V）
尺寸：	280mm*233mm
功耗：	25W（根據用途，以實測值）
PS端接口：	· 2x QSPI flash(128MB,8bit) 固化配置文件 · 1x USB 3.0 Port · 1x 10/100/1000 Ethernet RGMII (RJ45) 網口 · 1x USB_JTAG/UART調試接口 · 1x Mircro SD Card · 1x GPIO X32 J30J-37ZKW-J接口
PL端接口：	· 1x FMC+擴展接口（可擴展兩路百G光口） · 16路ADC (14-bit 、2.5GSPS)端口 · 16路DAC (14-bit、9.85GSPS)端口 · 2x QSFP 100G光口 · 1路GPIO擴展接口 · 1路UART接口 · 8x Button + 12x LED
接口速率：	·支持100GE（2個） ·兼容支持40GE（2個）
