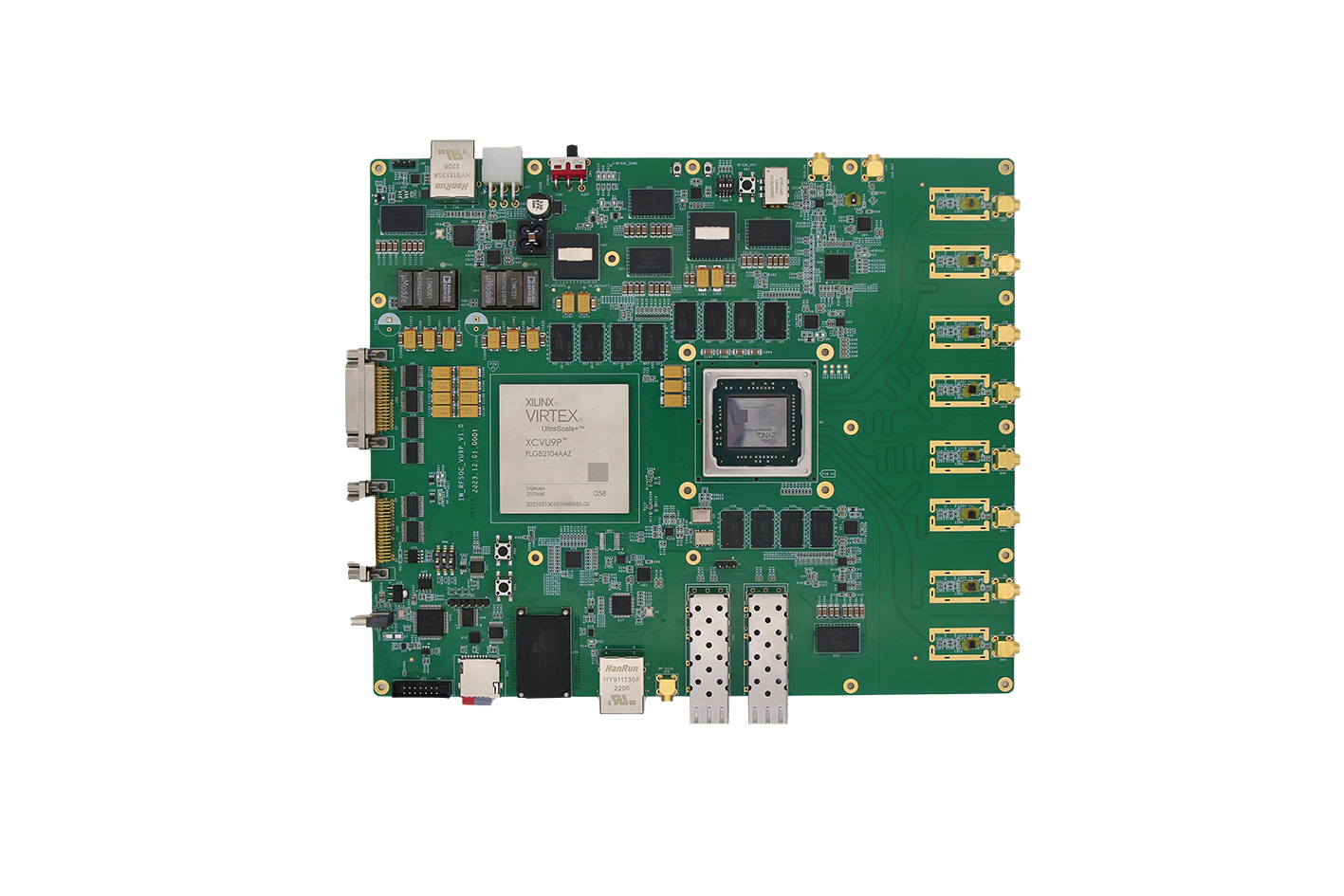

4-channel RFSOC＋VU9P數字信號采集處理模塊

型號：IW-RFSOC4TR-VU9P
介紹：
彼睿電子IW-RFZU47-VU9P數模混合信號處理卡，采用Xilinx ZYNQ UltraScale+ RFSoC ZU47DR和Virtex UltraScale+ XCVU9P，可以訪問大型FPGA門密度，8個ADC / DAC端口，可擴展I/O端口和DDR4內存，適用于各種不同的可編程應用，帶有ZU47DR FPGA的 IW-RFSOCZU47DR-VU9P由8個14位，采樣率5.0 GSPS ADC和8個14位，采樣率9.85 GSPS DAC端口提供支持。 ADC和DAC端口通過高性能微型RF連接器支持。
IW-RFZU47-VU9P板載能夠提供綜合RF信號鏈，滿足諸如無線應用的機器學習或者光纖領域,跨越Massive-MIMO遠端射頻單元、毫米波移動回程、5G基帶、固定無線訪問、早期預警/雷達、有線Remote-PHY節點、測試測量、衛星通信等高性能RF應用。

FPGA芯片：	■Zynq UltraScale+ XCZU47DR-2FFVG1517I RFSoC ■ XCVU9P-2FLGB2104I
RF接口:	X4ADC (14-bit 、5GSPS) ports X4DAC (14-bit、9.85GSPS) ports
內存：	■47DR：PS 4xDDR4(4GB,64bit,3200MT/s) , ■PL 4xDDR4(4GB,64bit, 3200MT/s) ■9P： 4XDDR4(4GB,64bit, 3200MT/s)
接口速率	9P：支持光模塊(1個)
SFP光口	9P：支持SFP 2個
板卡供電	ATX電源供電接口（DC +12V）
VU9P接口	■1XQSPI Flash（256MB，4bit）固化配置文件 ■1X10/100/1000 Ethernet RGMII (RJ45) 網口 ■1XJTAG調試接口
47DR-PL端接口	■2x SFP光口 ■1XRS422串口 ■GPIO擴展接口
47DR-PS端接口	■2x QSPI flash(512MB,8bit) 固化配置文件 ■1x 10/100/1000 Ethernet RGMII (RJ45) 網口 ■1x USB_JTAG/UART調試接口 ■1x JTAG調試接口 ■1x Mircro SD Card
