本例程演示了基于彼睿電子的RFSoC 27DR硬件平臺，如何運行PYNQ開發環境。在上位機（PS端的Linux操作系統下）上產生數據源，在上位機上對數據源進行FFT變換，并進行圖像顯示。同時通過DMA將數據源發送到FPGA，在FPGA上進行FFT變換，再將變換的結果通過DMA上傳到上位機，進行圖像顯示。

首先設置采樣點數，此處設置為1024個。

然后產生需要采樣的信號，由兩個不同頻率的正弦波復合而成。

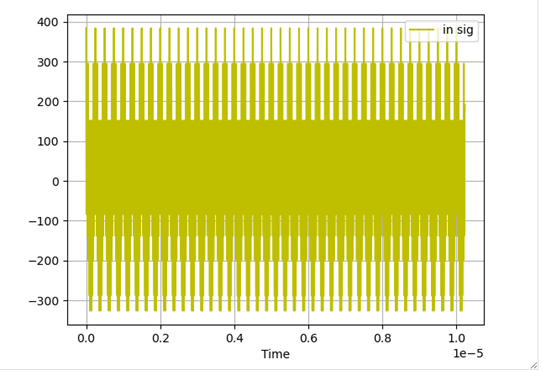

將采樣信號的曲線在圖中繪制出，如圖1所示。

                                                              圖1

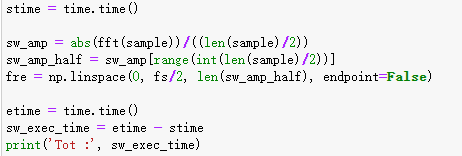

在上位機中使用軟件的方式對采樣的信號進行快速傅里葉變換（FFT），同時計算出軟件方式FFT所用的時間。

輸出如下：

將軟件方式FFT的結果繪制在圖中，如圖2所示。

                                                                        圖2

通過硬件方式對采樣信號進行FFT。首先使用PYNQ動態加載Vivado設計好的bit流文件，然后加載AXI DMA。

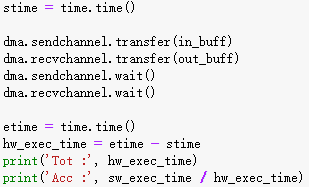

通過DMA將采集的數據傳輸給下位機，下位機完成FFT后，將結果傳回上位機。同時計算硬件方式FFT所用的時間，并與軟件方式所用時間進行對比。

輸出如下：

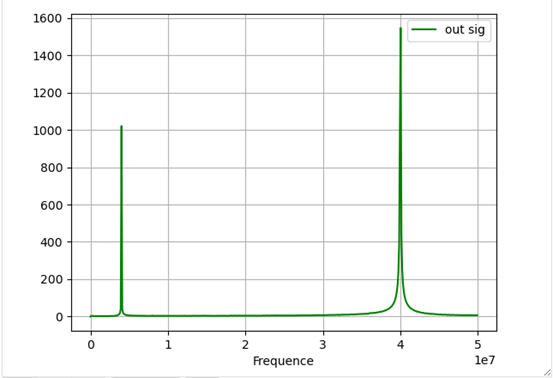

上位機對傳回的數據進行拆分重組后，將變換結果繪制出，如圖3所示。

                                                                    圖3
