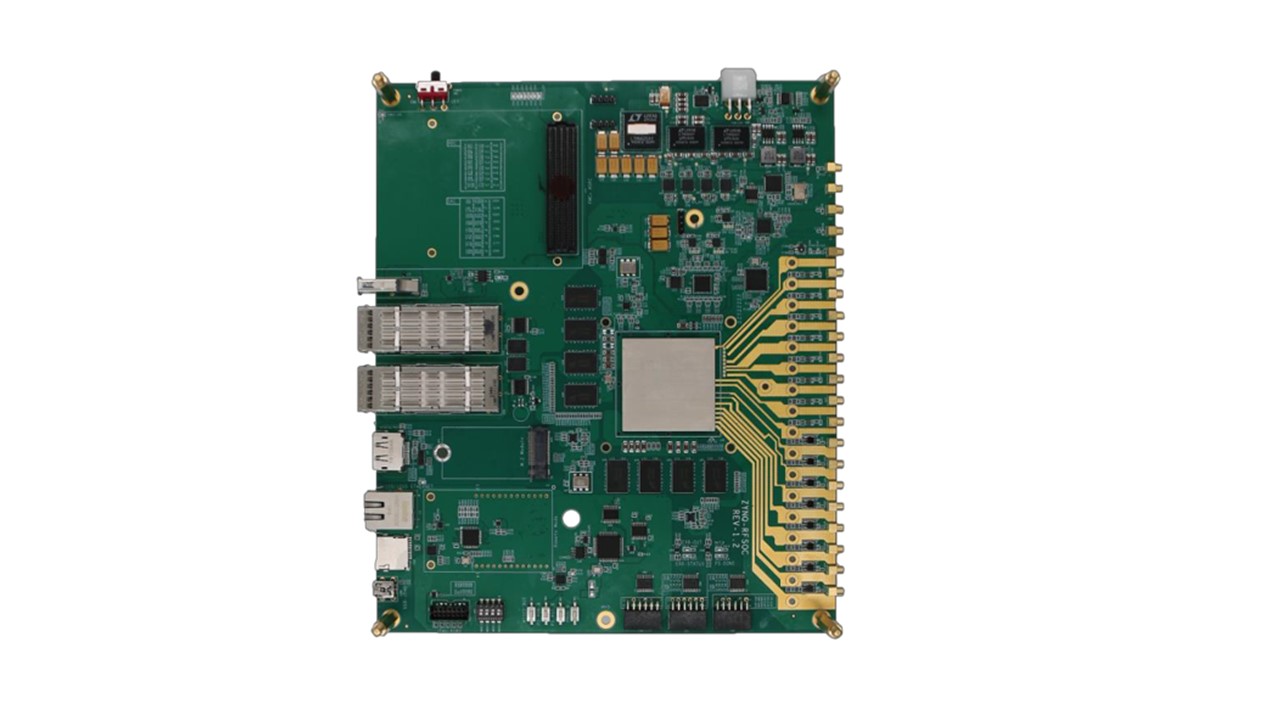

RFSOC無線通信開發平臺

型號：IW-RFSOC-28DR/48DR
介紹：
IW-RFSOC-28DR是基于Zynq UltraScale + RFSoC ZU28DR主芯片（IC內部已集成高速ADC和DAC）的算法評估板，支持多板級聯，它提供了一種 COTS 解決方案，可以提供RFSoC 的優勢，同時可以更有效地卸載數據并享受 COTS 帶來的好處：用戶獲得盡可能快地部署，同時利用較低的擁有成本，生命周期支持和簡化未來的技術插入。
該產品支持8路12位ADC 4.096 GSPS ， 8路14位DAC 6.4 GSPS。可以降低 RF信號處理鏈的復雜性，最大化輸入/輸出通道密度，而不會犧牲寬帶寬并利用異構處理能力，并且擁有更低的功耗（取消了 ADC/DAC 組件，消除了 FPGA至模擬的接口功耗）。Zynq UltraScale+ 器件中提供 ARM Cortex-A53 處理子系統、UltraScale+ 可編程邏輯和最高信號處理帶寬，能夠提供綜合RF信號鏈，滿足無線、有線電視接入、測試測量、早期預警／雷達以及其它高性能RF應用需求。

平臺規格

?處理器型號： XCZU28DR-2FFVG1517I

?處理器型號： XCZU48DR-2FFVG1517I

存儲結構

?PS 4xDDR4(4GB,64bit,2400MT/s)

?PL 4xDDR4(4GB,64bit,2666MT/s)

?PS 2xQSPI flash(512MB,8bit) 固化配置文件

?PS 1xMicroSD卡槽

?PS 1xSATA .M2硬盤擴展接口（6G speed）

高速接口

?PL x2QSFP 100G光口

?PL x1FMC擴展端口

u28DR

?L x8ADC (12-bit 、4.096GSPS)端口

?PL x8DAC (14-bit、6.554GSPS)端口

u48DR

?x8ADC (14-bit 、5GSPS)端口

?x8DAC (14-bit、10GSPS)端口

主要接口

?x1 10/100/1000 Ethernet RGMII (RJ45)網口 (PS端)

?x1 Display Port視頻接口 (PS端)

?x1 USB 3.0 Port (PS端)

?x1 ATX電源供電接口（DC +12V）

?x1 USB-JTAG/UART調試接口

?x1 JTAG接口

?x3 PMOD接口

?x1 SPI WIFI_BT board 擴展接口

?x4 按鍵

?4路撥碼開關

?外部同步時鐘端口
