基本功能

• 數字基帶板能夠?qū)崟r(shí)調制并產生2路1.44GHz帶寬的OFDM信號；

• 數字基帶板能夠接收并實時解調2路1.44GHz帶寬的OFDM信號；

• 數字基帶板可處理2路6Gbps速率比特級業務數據的收發；

• 中頻載波聚合板能夠?qū)?路1.44GHz帶寬的OFDM信號聚合為1路2.88GHz有效帶寬的OFDM信號（中間留有保護帶）；

• 中頻載波拆解板能夠?qū)?路2.88GHz有效帶寬的OFDM信號拆解為2路1.44GHz帶寬的OFDM信號。

輔助功能

• OFDM數字基帶信號處理器滿足WiFi 802.11ac Non-HT物理層幀格式，具有標準規定的接收機解調步驟，包括：信號檢測、定時同步、載波同步、信道估計、信道均衡、剩余相位跟蹤、解調、解擾等。

• 具備基本的上位機界面，能夠?qū)崟r(shí)顯示當前速率、信噪比、調制階數、誤碼率、星座圖等信道狀態信息。

• 具備基于UDP的業務數據接口。

OFDM基帶指標

• 瞬時帶寬≥1.44GHz

• 實時處理二進制碼元速率≥5.2Gbps

• 實時處理有效比特速率（計算組幀、CP、編碼等開銷）≥3Gbps

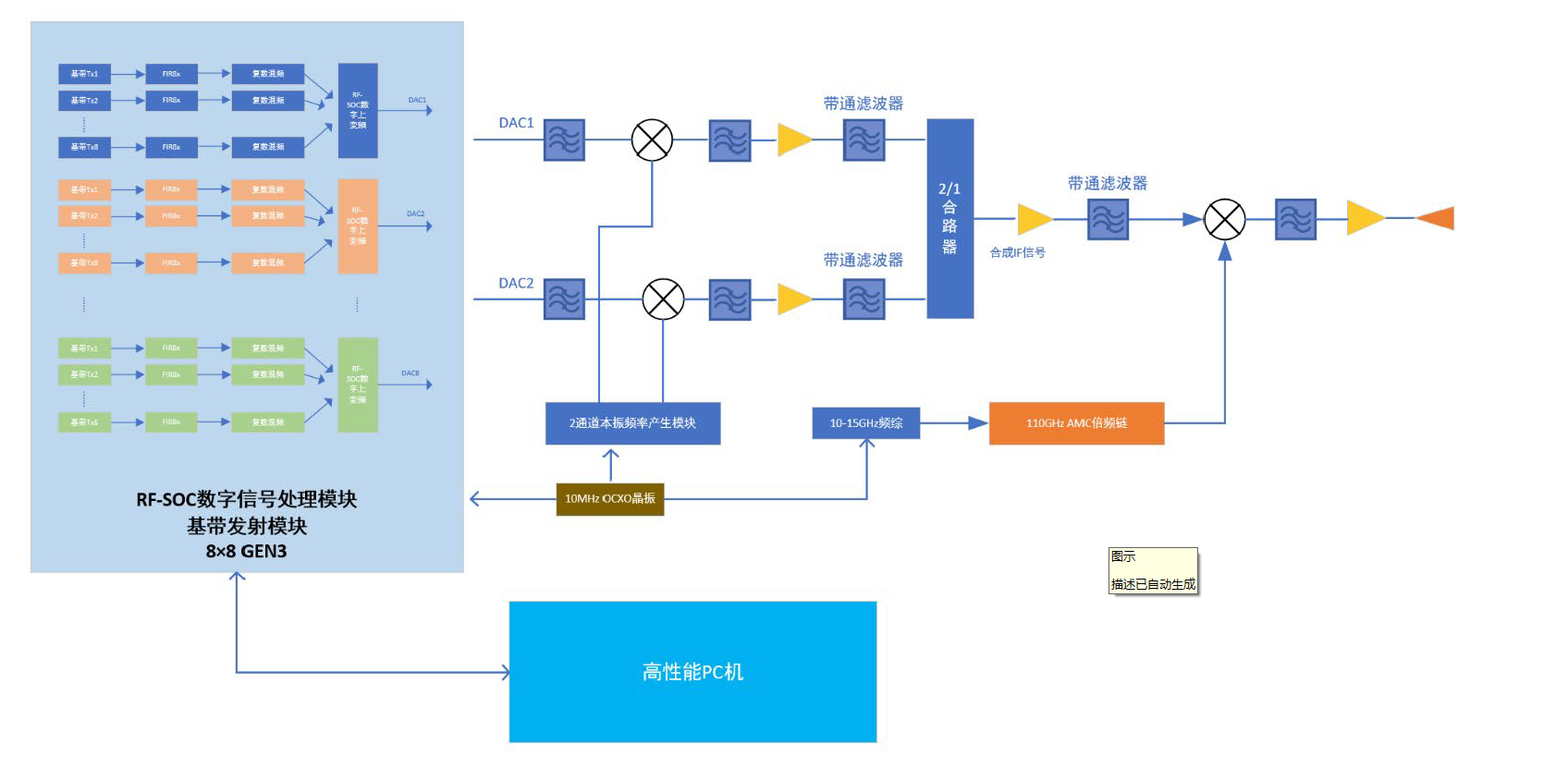

系統發射機總體結構圖

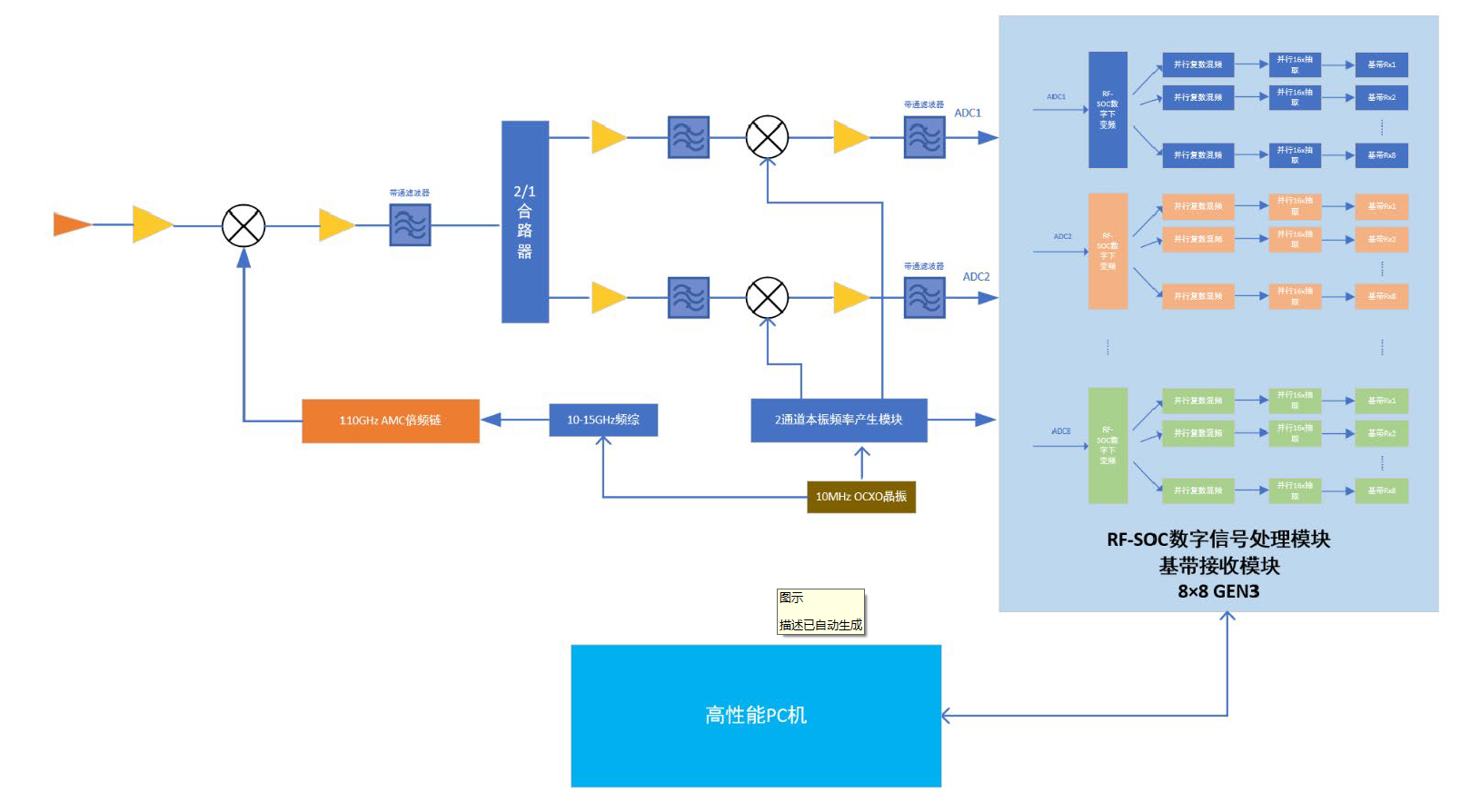

系統接收機總體結構圖

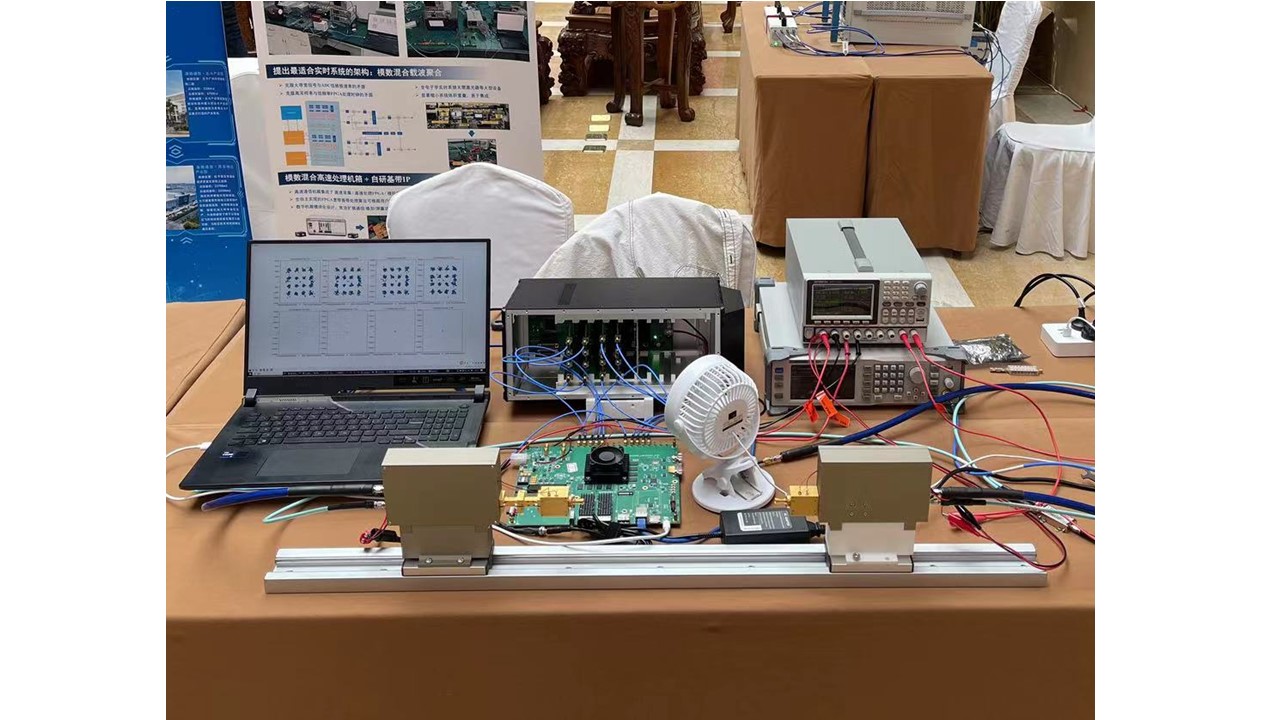

空口調制解調測試結果

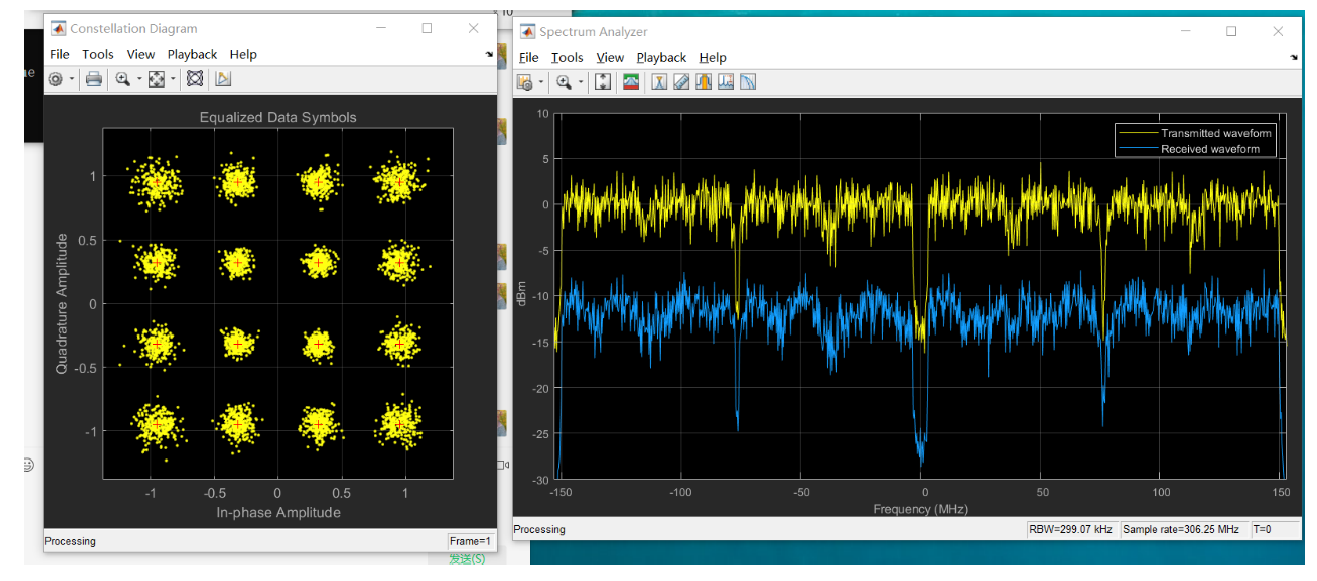

1.44GHz帶寬信道1

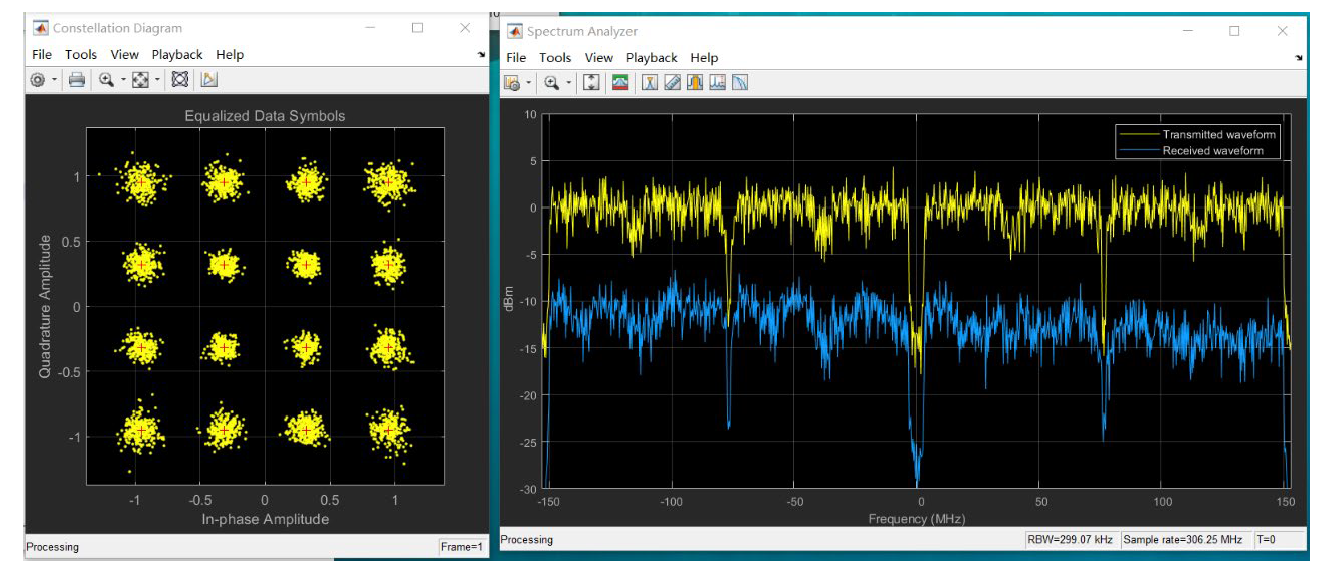

1.44GHz帶寬信道2
