2發8收RFSOC機載相控陣?yán)走_(dá)信號處理模塊

型號：IW-ZU27DR-2T8R
介紹：

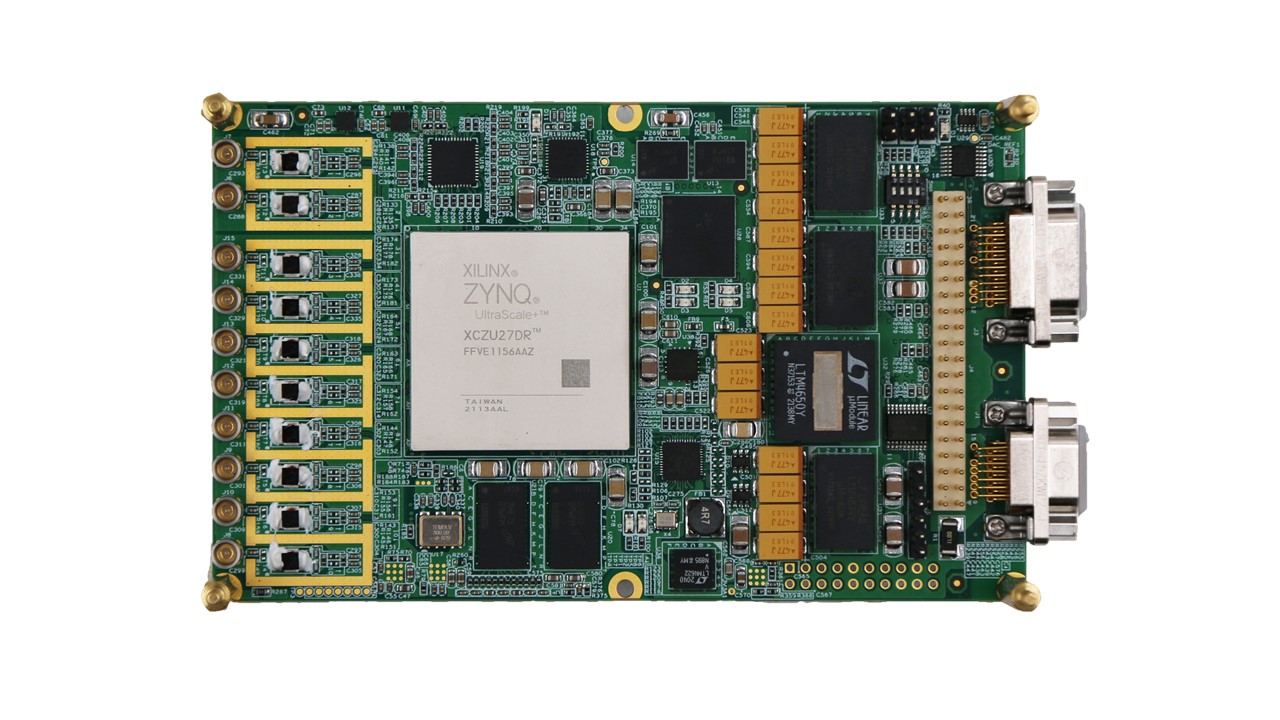

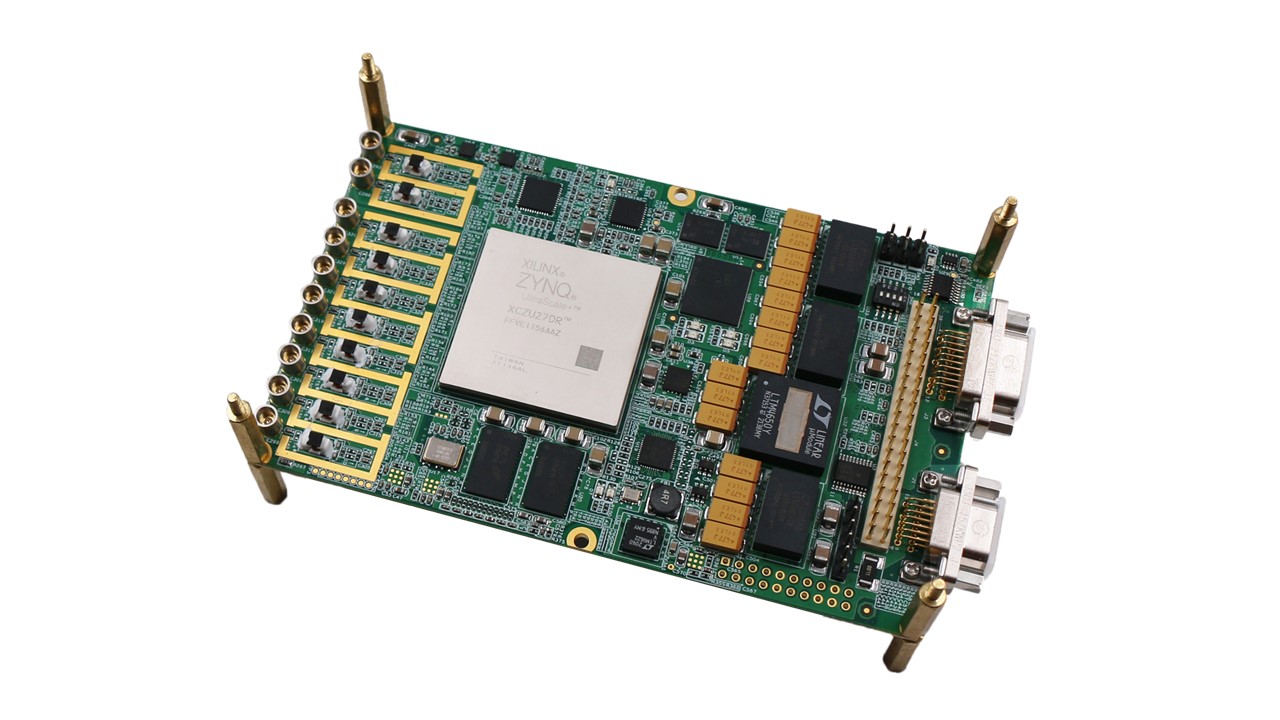

IW-ZU27DR-2T8R是基于Zynq UltraScale + RFSoC ZU27DR主芯片（IC內部已集成高速ADC和DAC）的算法評估板，支持多板級聯，它提供了一種 COTS 解決方案，可以提供 RFSoC 的優勢，同時可以更有效地卸載數據并享受 COTS 帶來的好處：用戶獲得盡可能快地部署，同時利用較低的擁有成本，生命周期支持和簡化未來的技術插入。該產品支持8路12位ADC 4.096 GSPS ， 8路14位 DAC 6.4 GSPS。

去購買技術咨詢資料下載

技術參數

平臺規格

?處理器平臺：Zynq UltraScale+ XCZU27DR-2FFVE1156I RFSOC

RF 接口

?x8ADC (12-bit、4.096GSPS) ports ?x2DAC (14-bit、6.554GSPS) ports

內存

?PS 2XDDR4（2GB，32bit，3200MT/s）

供電

?DC： +12V（接口形式：J30J-21ZKW-J）

尺寸

?130mmX80mm

工作溫度

?-40℃~100℃

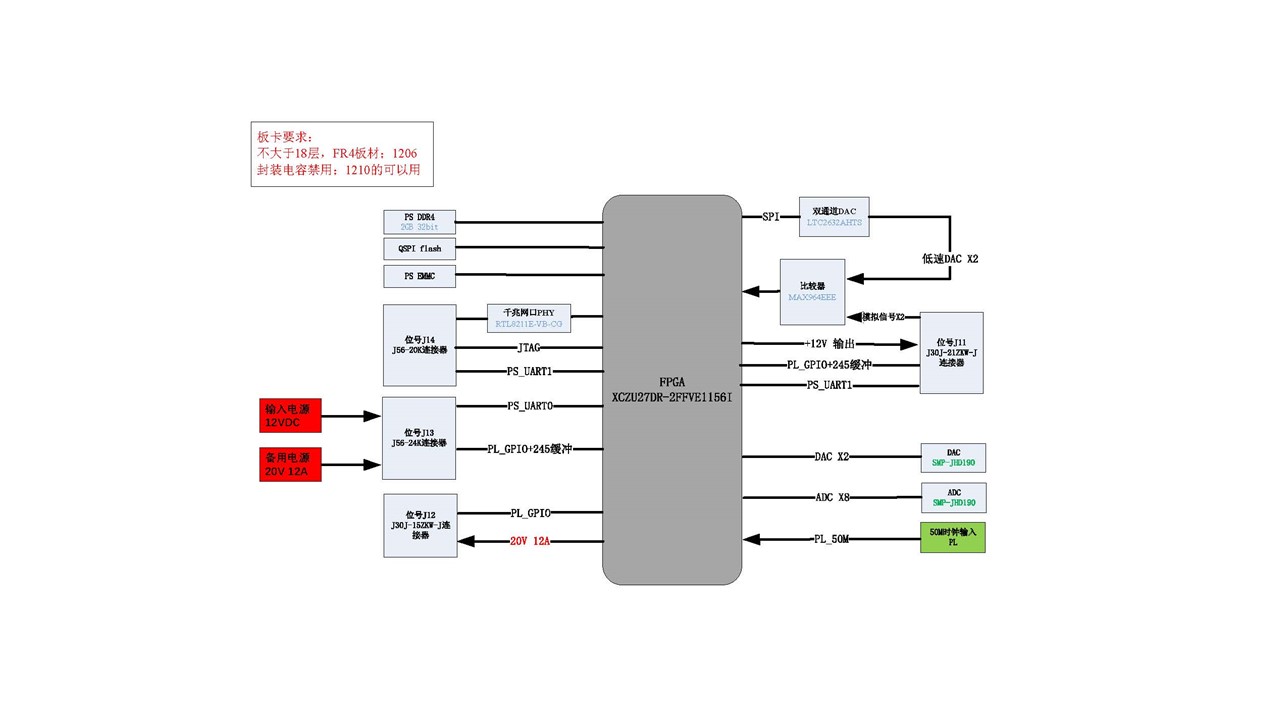

PS 端接口

?2x QSPI flash(2Gb，8bit) 固化配置文件

?1x 10/100/1000 Ethernet RGMII網 口（接口形式：J56-20ZK）

?1x JTAG 調試接口

?1XeMMC(容量：64Gb)

?2路UART接口

PL端接口

?8路 ADC (12-bit、4.096GSPS)端口

?2 路 DAC (14-bit、6.554GSPS)端口

?多路GPIO接口（接口形式：J56-24ZK，J30J-15ZKW，J30J-21ZKW-J）

?1路50M時鐘輸入

?雙通道DAC（供電電壓：3.3V；接口形式：SPI接口；分變率：12bit）

該產品的主要特點

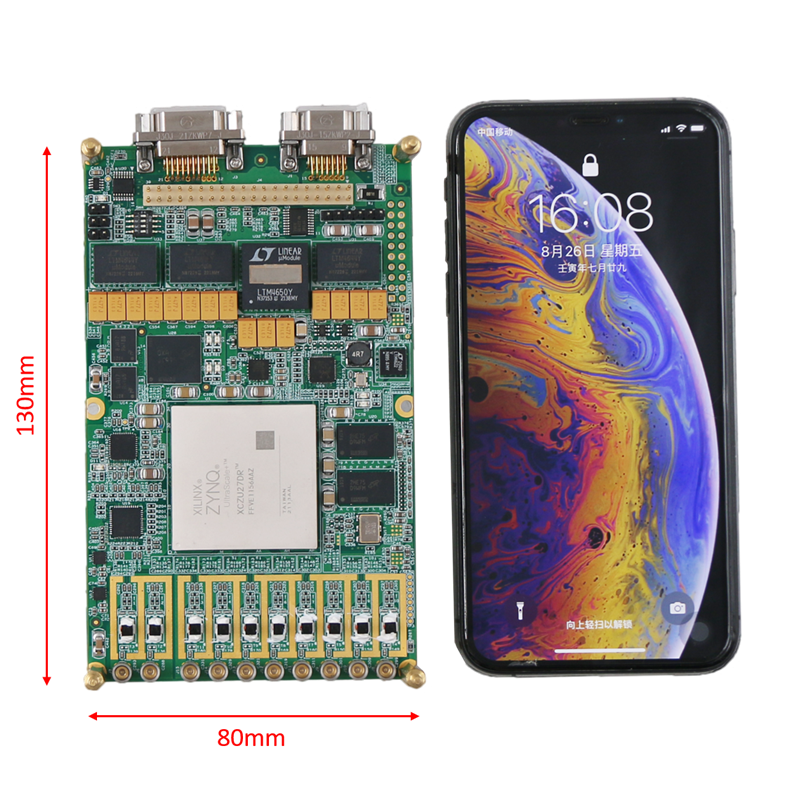

?小型化設計：130mm×80mm尺寸，重量小于200g，2發8收，對外J30J-21和J30J-9接口；

?功耗低：整體功耗小于30瓦；

?低時延：去除JESD204B模擬和數字間的高速串行接口，大大降低系統復雜度和延遲；

?射頻直采：可直接對8個通道內的DC-4GHz內的任意IF信號進行采集，采集瞬時帶寬最大2GHz；

?一致性高：多通道間的相位一致性可達到±3°以內，幅度一致性可達到±1dB以內

主要應用

1）MIMO通信系統數字基帶平臺

2）干擾對抗偵收轉發數字基帶平臺

3）MIMO小型雷達驗證平臺

4）微小型數字相控陣平臺

5）多功能通信雷達SDR教學平臺
