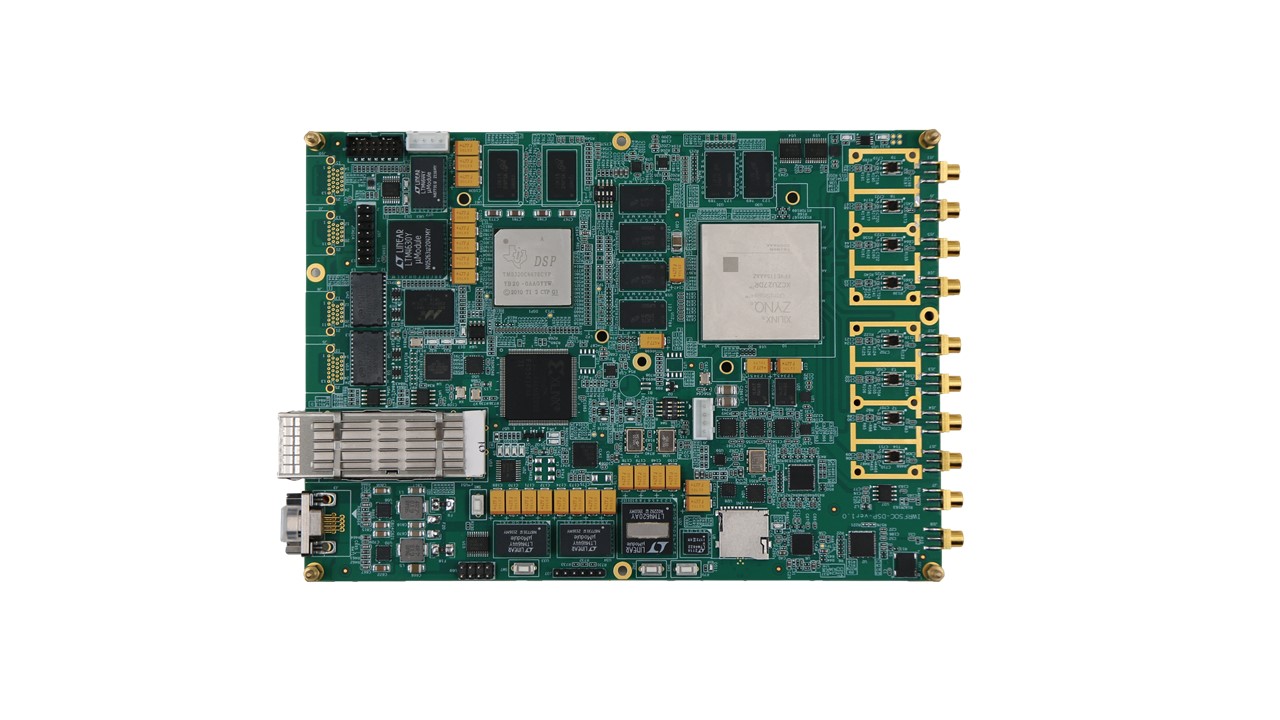

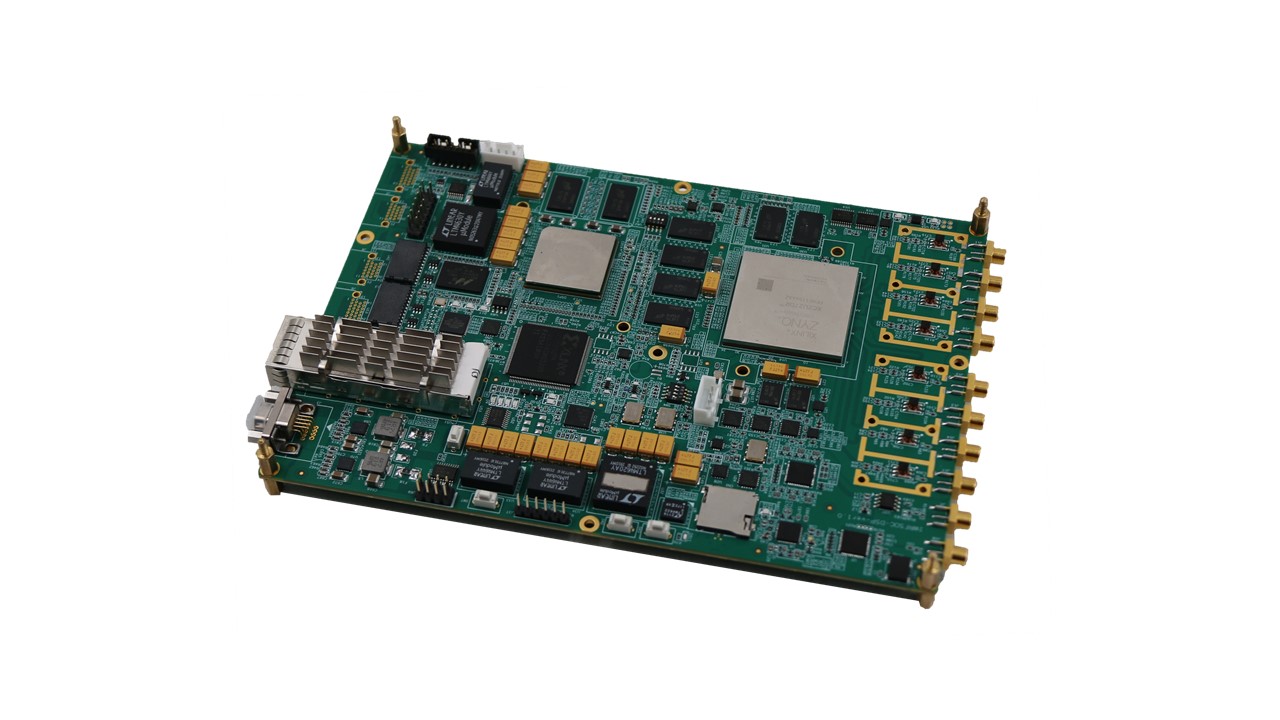

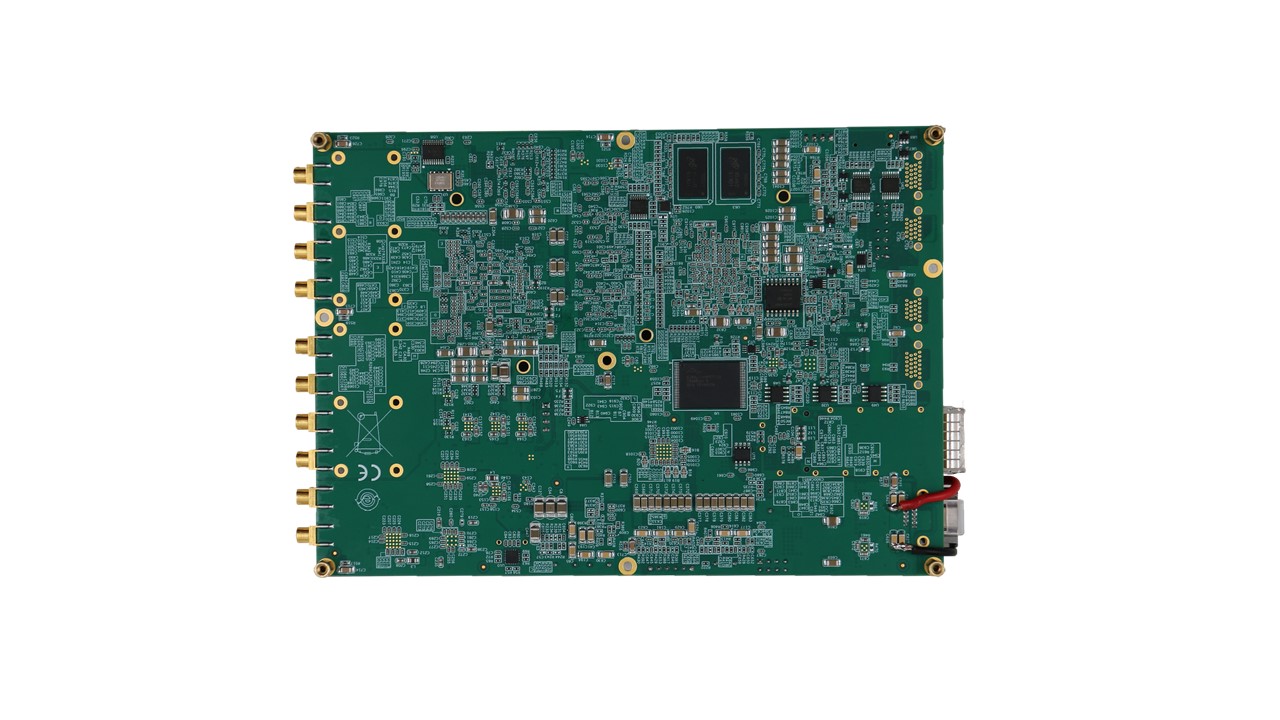

RFSOC+DSP6678數?；旌闲盘柼幚戆?/h2>
型號：IW-4TRRFSOC-DSP

介紹：
InterWiser RFSOC+TMS320C6678 DSP數模混和信號處理模塊設計用于集成到需要小尺寸，低功耗和實時處理的已部署RF系統中，Xilinx ZYNQ UltraScale + RFSoC ZU27DR的FPGA+ADDA集成芯片。實現4T4R的信號發射、采集和控制，專用的TMS320C6678ACYPA作為DSP處理IC，為平臺增加更多的處理運算能力。

Xilinx Zynq UltraScale+ Gen1 ZU27DR RFSoC

?4x ADCs, 12-bit up to 4.096 GSPS

? 4x DACs, 14-bit up to 6.554 GSPS

?Quad-core Arm? Cortex?-A53 processing subsystem

?RF頻率范圍：DC-4GHz

?PL DDR4組件：2xDDR4(2GB,32bit,2000MT/s)

?PS DDR4組件：4xDDR4(4GB,64bit,2400MT/s)

?千兆以太網：10/100/1000 Ethernet

?40G QSFP光口

?GPIO接口、422接口、LVDS

?QSPI flash代碼存儲

?TF 卡槽（預留一路）

Clocks & Synchronization

?時鐘輸入：2.4GHz

?時鐘功率：2.5dBm~8dBm

System

-- 190 mm x 135 mm

-- 18-36DCV input

TI TMS320C6678ACYPA DSP：

?8 個 TMS320C66x DSP 內核子系統，頻率為 1.00 GHz 和 1.25GHz

?320 GMAC/160 GFLOP @ 1.25GHz

?每個內核 32KB L1P、32KB L1D、512KB L2

?4MB 共享 L2

?a）DSP端連接千兆以太網接口、DDR3和FLASH存儲器；

?b）FPGA端普通I/O引腳連接DSP、串口、led燈等，GTH連接DSP和高速接口；

?c）具有方便的下載方式。

?d）外掛存儲flash

?e）DSP端外掛DDR3存儲器，容量1GB,32bit；

?f）千兆以太網：10/100/1000 Ethernet

?g）422接口
