當前位置：首頁>>產品中心>>Xilinx RFSoC 3U 8-Channel/DC-4GHz

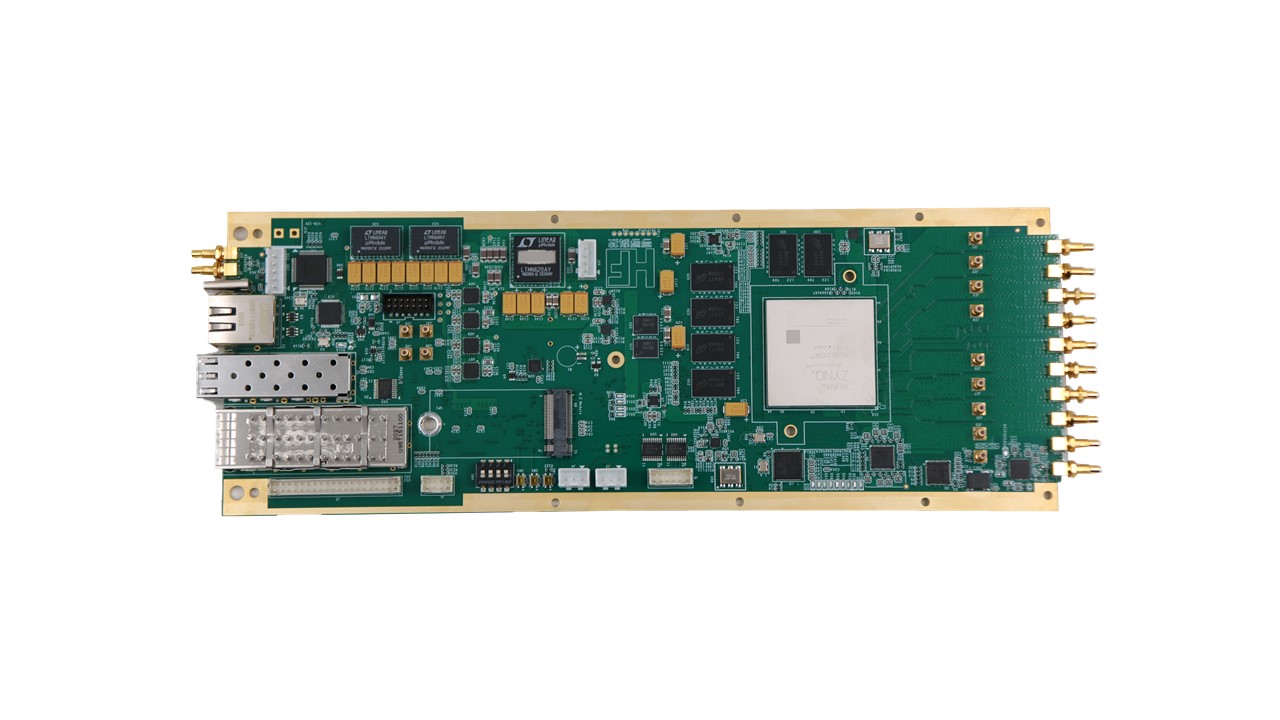

    Xilinx RFSoC 3U 8-Channel/DC-4GHz

  • 型號：IW-RFSOC-8T8R
  • 介紹：

    具有4GHZ模擬帶寬的可立即量產的8X8直接RF采樣3U算法評估模塊

    InterWiser IWRFSOC 8x8 3U算法評估模塊化系統設計用 于集成到需要小尺寸，低功耗和實時處理的已部署RF系統中。  IWRFSOC8x8 XilinxZynq?UltraScale+?RFSoC Gen 1，具有8個RF-ADC和8個RF-DAC通，IWRFSOC8x8模塊和全面的軟件套件可用于快速原型制作，使您能夠為IWRFSOC8x8開發應用程序代碼，方便縮短產品開發周期，以便快速驗證和部署。 示例代碼和教程演示了Xilinx RFSoC多瓦片同步（多 轉換器同步）和多板同步模擬捕獲。


技術參數

FPGA芯片

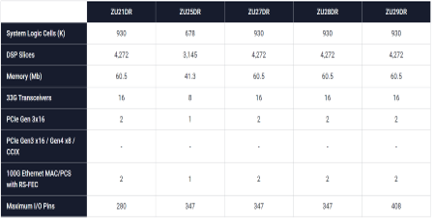

  • Zynq UltraScale+ XCZU27DR-ffve1156 RFSoC（27DR/47DR可選）

RF接口

  • X8ADC (12-bit 、4.096GSPS) ports

  • X8DAC (14-bit、6.554GSPS) port

光口速率

  • 兼容支持100Gbps/40Gbps(1個)

  • 兼容支持10Gbps（1個）

內存

  • PS 4xDDR4(4GB,64bit,2400MT/s)

  • PL 2xDDR4(4GB,64bit,2666MT/s)

硬盤

  • 1個SATA硬盤擴展接口（6G speed）

板卡供電

  • ATX電源供電接口（DC +12V）

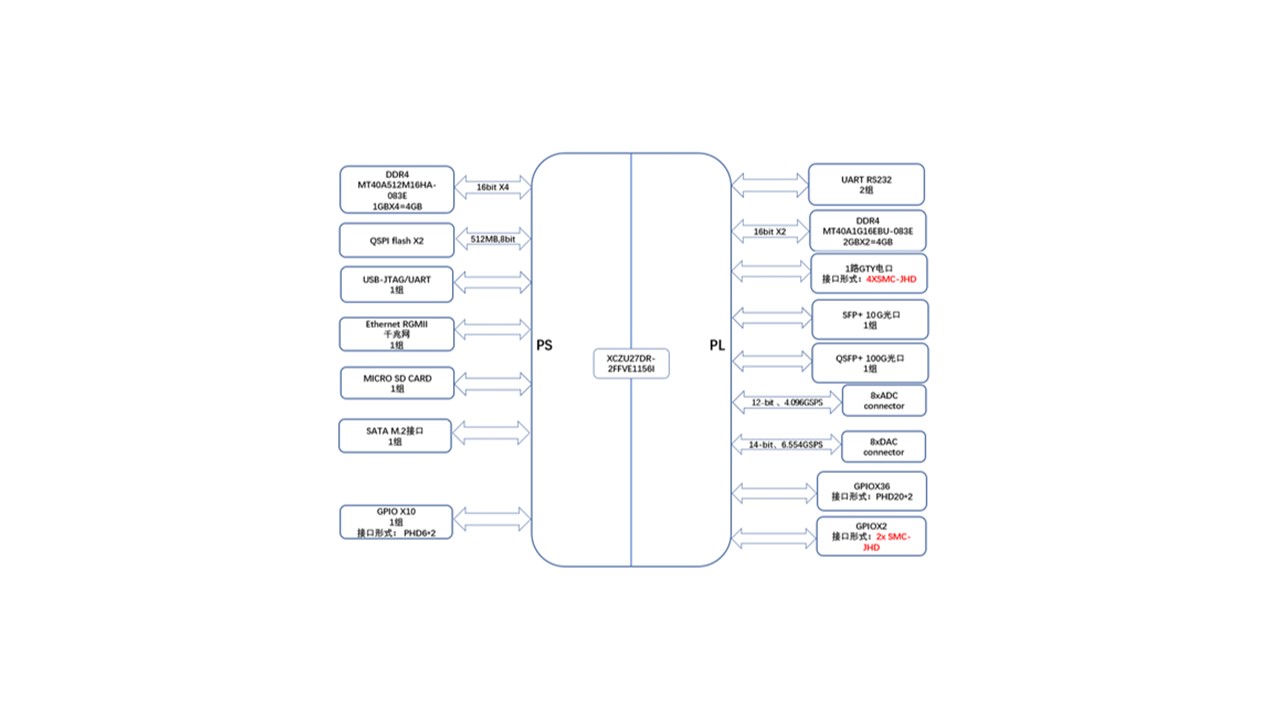

PS端接口

  • 2x QSPI flash(512MB,8bit) 固化配置文件

  • 1x SATA .M2硬盤擴展接口（6G speed）

  • 1x 10/100/1000 Ethernet  RGMII (RJ45) 網口

  • 1x USB_JTAG/UART調試接口

  • 1x JTAG調試接口

  • x Mircro SD Card

PL端接口

  • 8路ADC (12-bit 、4.096GSPS)端口

  • 8路DAC (14-bit、6.554GSPS)端口

  • 2x GPIO X16 PMOD Port

時鐘

  • 支持外供時鐘

功耗

  • 25W（根據用途，以實測值）

環境溫度要求

  • 工作時-40℃~110℃







KIT INCLUDES

  • IWRFSOC模塊

  • 參考工程：ADC/DAC回環、PL接 口測試工程、OS鏡像

  • RF Analyzer（JTAG版本）用于ADC/DAC基本指標測試


目標應用

  • 相控陣雷達

  • 5G大規模MIMO

  • 混合波束成形

  • 信號檢測與干擾

  • 衛星通信

  • 多通道射頻儀表
